ZenCAM X3N DVR - Instalación

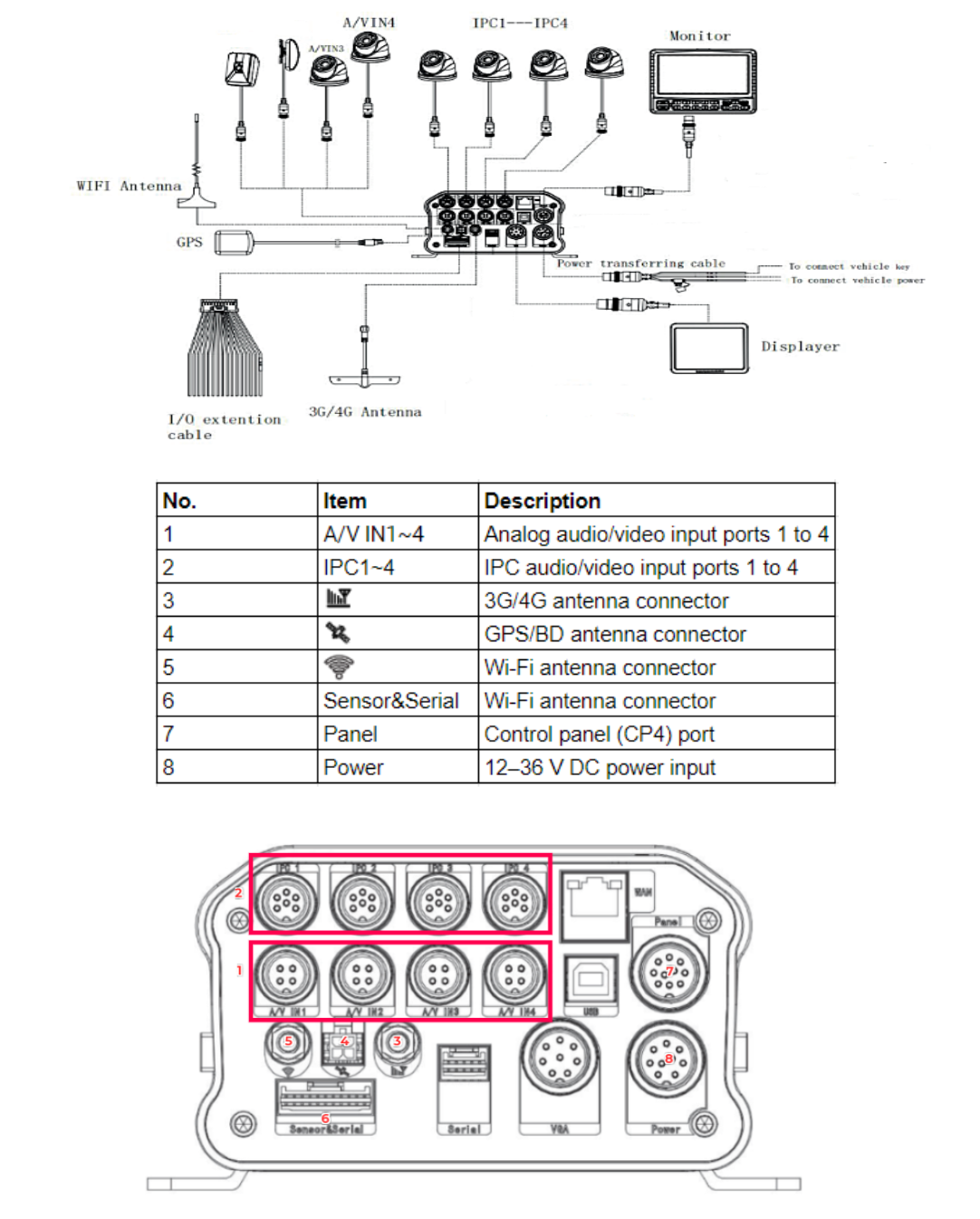

Diagrama esquemático de conexión de equipo

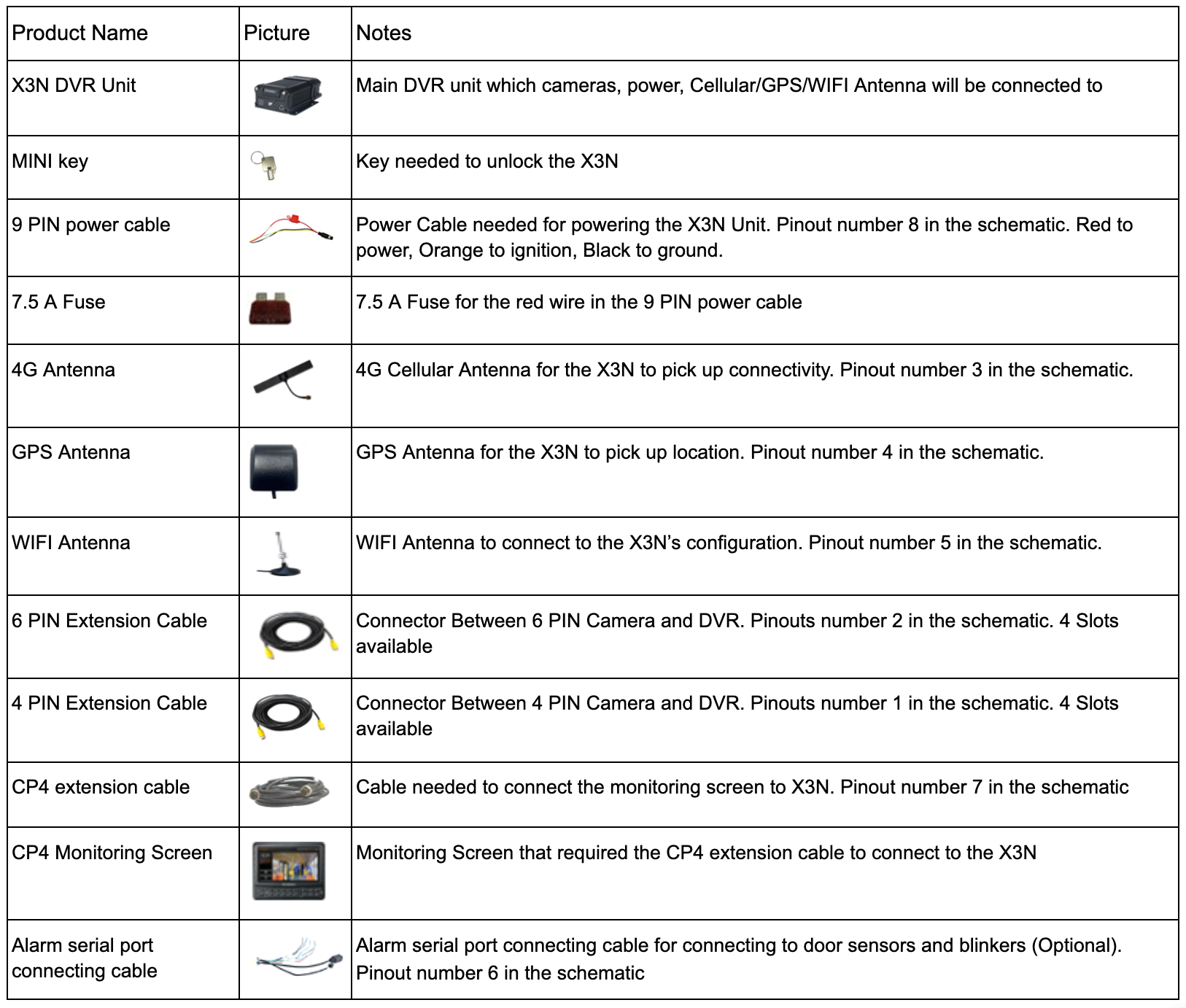

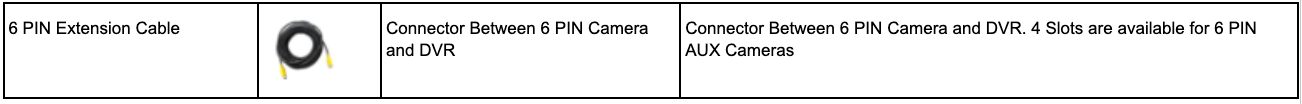

Lista de material del producto

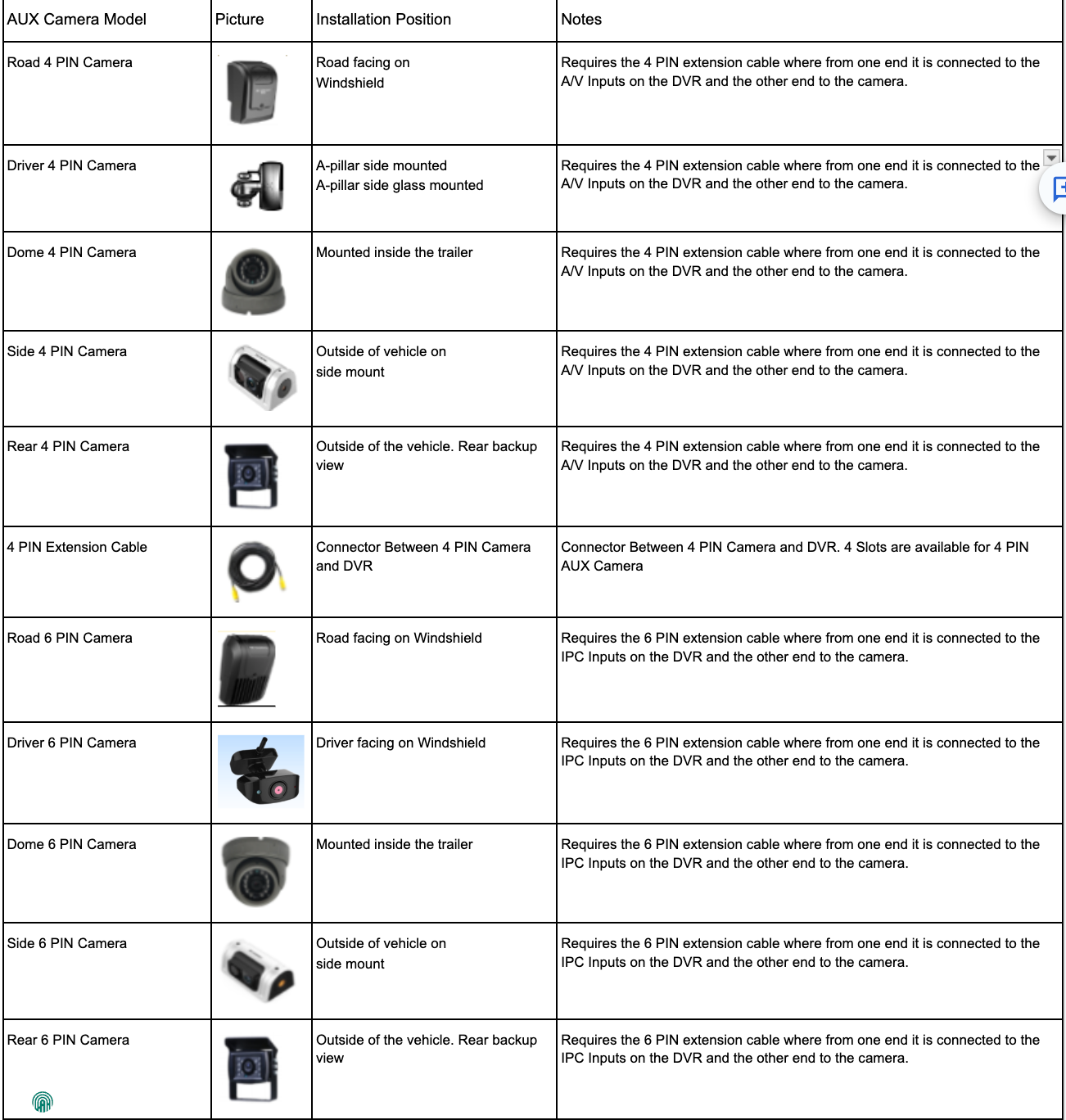

Lista de cámaras auxiliares y posición de instalación

Instalación de la unidad principal X3N

La posición de instalación se determinará considerando cuidadosamente la seguridad, la resistencia a las vibraciones, la disipación de calor, la impermeabilización, la resistencia a la humedad, la protección contra el polvo, la protección contra daños y el fácil mantenimiento, y deberá cumplir con los siguientes requisitos:

1. Resistencia a las vibraciones: La unidad debe instalarse en una posición del vehículo con poca vibración y debe mantenerse alejada del motor.

2. Disipación de calor: La unidad debe mantenerse alejada de fuentes de calor a bordo y debe instalarse en un lugar ventilado para la disipación del calor.

3. Impermeabilización: Durante la instalación de la unidad, se debe prestar atención a la prevención de altas temperaturas y la impermeabilización.

4. Resistencia a la humedad: La unidad debe instalarse en un lugar seco y ventilado.

5. Protección contra el polvo: La unidad debe instalarse en un lugar con poca presencia de polvo.

6. Eléctrico: La unidad debe mantenerse alejada de ambientes electromagnéticos complejos y ambientes con fuertes interferencias tanto como sea posible.

7. La posición de instalación de la unidad principal debe ser plana. Se debe evitar que la unidad principal quede ladeada o en posición inclinada tanto como sea posible.

8. Debe haber suficiente espacio para abrir y cerrar el panel frontal (sin afectar la extracción y reemplazo de la tarjeta SIM y la tarjeta SD).

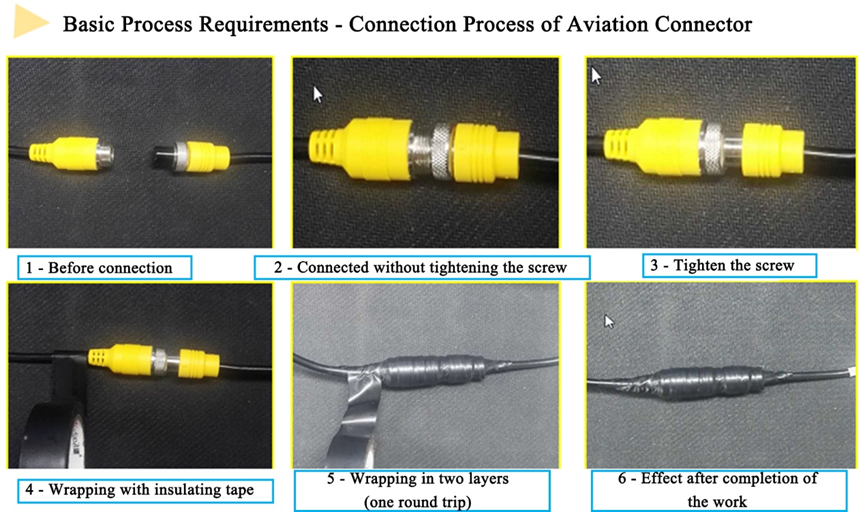

9. Debe haber suficiente espacio en la parte trasera de la unidad principal para conectar y desconectar el conector tipo aviación (sin afectar la conexión), y el arnés trasero debe estar envuelto firmemente y de forma ordenada.

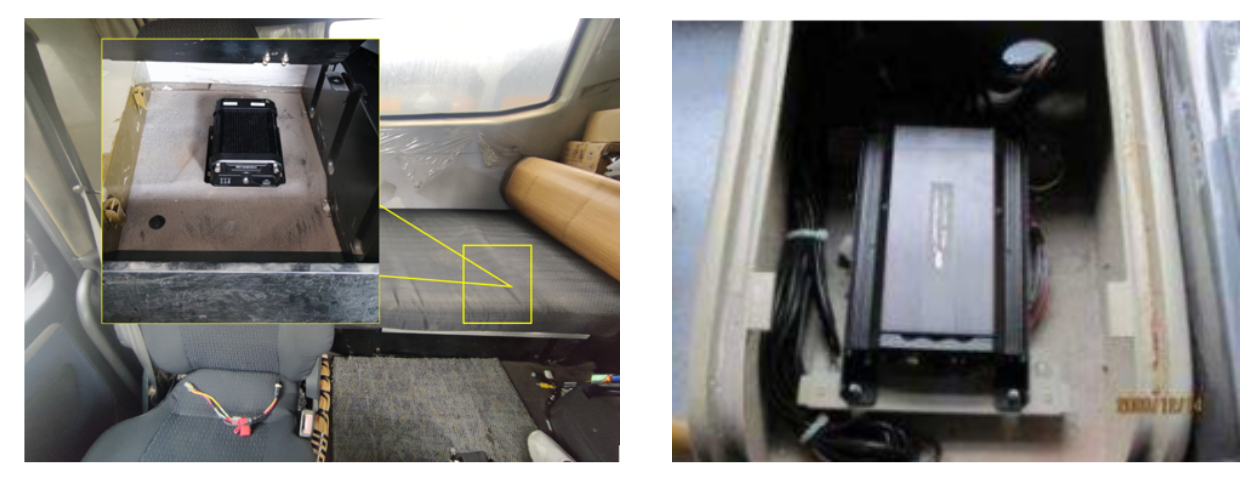

Si se cumplen las condiciones anteriores, la unidad principal puede fijarse con tornillos. Se recomienda que la unidad principal se instale debajo del reclinador trasero o del asiento delantero del pasajero en la cabina, como se muestra en la figura a continuación.

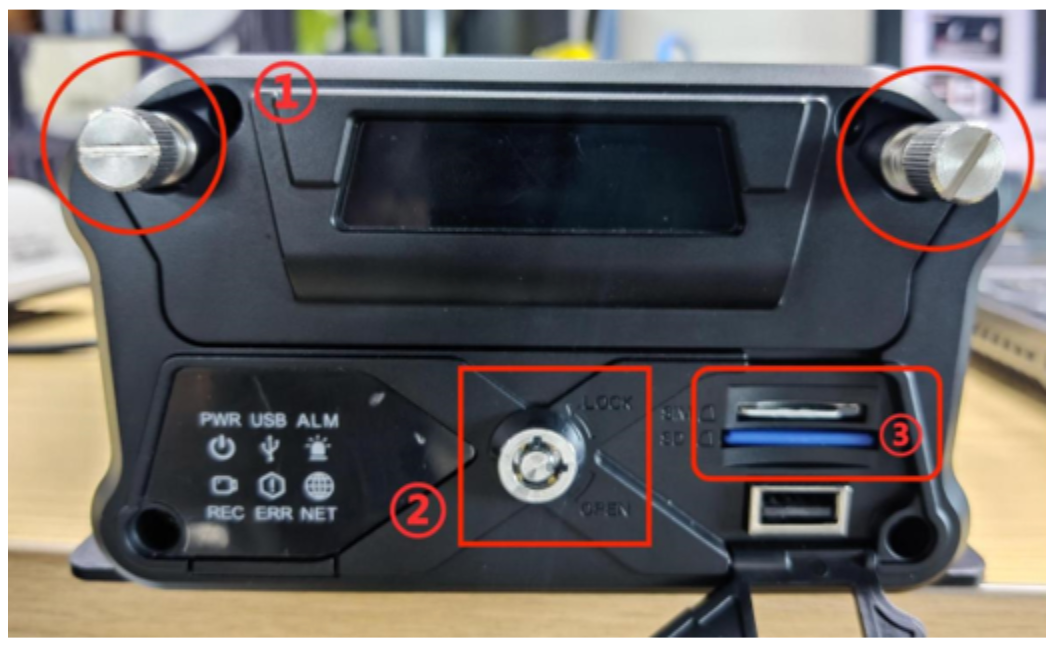

Instalación de la tarjeta SIM y la tarjeta SD

1. Afloje el perno plateado.

2. Gire el cilindro de cierre a ABRIR con una llave, y luego saque el cartucho superior del disco duro.

3. Abra la tapa inferior derecha e inserte la tarjeta SIM y la tarjeta SD.

4. Después de la instalación, gire el cilindro de cierre a CERRAR.

Conexión de la fuente de alimentación y conexión de los cables de señal

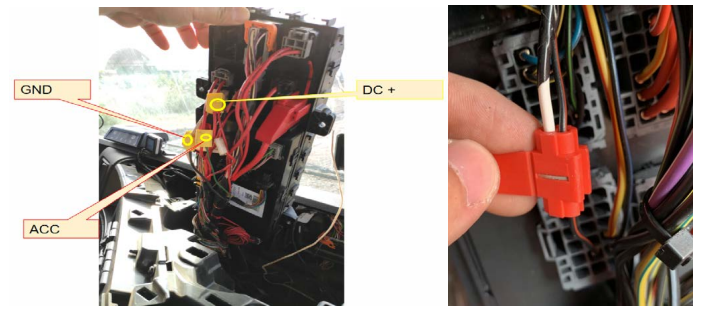

Cable de alimentación: conecte DC+ (cable rojo) al suministro de energía constante del vehículo, ACC (cable naranja) al suministro de energía de encendido del vehículo, y GND (cable negro) a la tierra del vehículo.

Instalación de antenas GPS, 3G/4G y WiFi

Requisitos para la instalación de la antena GPS:

1. La parte frontal (lado de la etiqueta) de la antena GPS debe estar hacia arriba según se requiera.

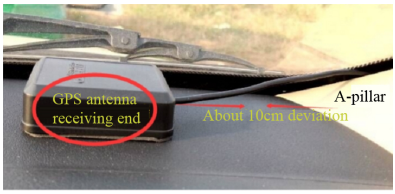

2. Se recomienda que la antena se instale en el lado del pasajero delantero, a más de 10 cm del pilar A.

3. No debe haber ningún otro equipo sobre la antena. Además, la antena debe mantenerse alejada del sistema de audio y video del vehículo, intercomunicadores y otros equipos electrónicos para evitar interferencias.

4. La posición de instalación de la antena debe estar lejos de lugares con vibraciones fuertes.

5. La antena debe mantenerse alejada de la salida de aire acondicionado para prevenir la acumulación de condensación debido al cambio de temperatura.

La antena GPS se fija en el vehículo.

equisitos para la instalación de 3G/4G:

1. El equipo que pueda interferir con las señales 3G/4G, como el módulo original de posicionamiento GPS a bordo, debe mantenerse a más de 15 cm de la antena.

2. El exceso de cable del arnés de la antena 3G/4G debe ocultarse en el pilar A o en la consola central.

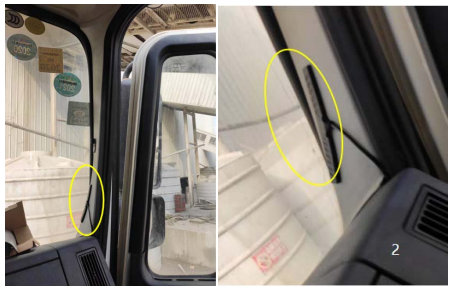

3. Retire la película adhesiva 3M de la antena 3G/4G y pegue la antena debajo del pilar A en el lado del pasajero delantero.

Instalación de la antena WiFi:

1. Retire la película adhesiva 3M en la parte inferior de la antena WiFi para pegar la antena a un lado de la consola central del vehículo.

2. La antena no puede instalarse en un espacio cerrado, ya que esto podría afectar la recepción de la señal.

3. El exceso de cable del arnés de la antena WiFi debe ocultarse en el pilar A o en la consola central.

Instalación de la cámara frontal (que mira hacia la carretera)

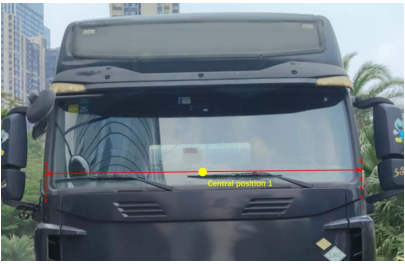

1. Debe instalarse en el centro del parabrisas delantero.

2. Si el limpiaparabrisas se detiene en la parte inferior del parabrisas delantero, la posición de instalación debe estar al menos 10 cm por encima del borde inferior del parabrisas para evitar que la cámara quede cubierta por el limpiaparabrisas en su posición de reposo.

3. Generalmente, hay salidas de aire simétricas en el tablero cerca del parabrisas delantero. La línea central del parabrisas puede ubicarse basándose en la simetría de las salidas de aire.

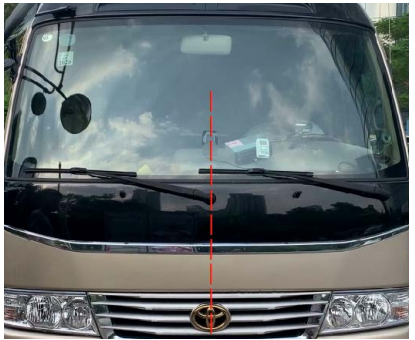

4. La línea central del parabrisas también puede determinarse a través del emblema del vehículo, como se muestra en la figura a continuación.

Pasos de instalación

1. Limpie el interior y exterior del vidrio en el área de instalación objetivo con algodón con alcohol incluido en el paquete (para asegurar que no haya suciedad que afecte el ángulo de visión de la lente de la cámara), y asegúrese de que el vidrio en el área de limpieza esté seco.

2. Retire la película adhesiva 3M de la lente de la cámara, y luego pegue la cámara de manera horizontal y vertical en el parabrisas delantero.

Calibración ADAS

Descargue la aplicación Veyes e inicie sesión para habilitar el proceso de calibración ADAS.

iOS

Android

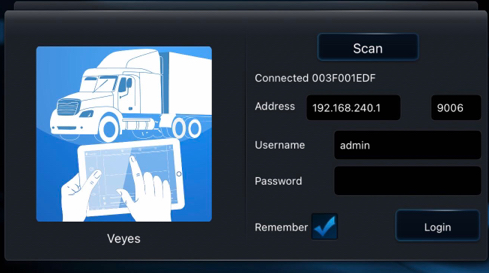

Para iniciar sesión, conéctese al Wifi del M1N, que puede encontrar en las opciones de Wifi del teléfono o tablet con el formato ST-007101XXXX, e ingrese las siguientes credenciales al acceder a la aplicación Veyes:

• Dirección: 192.168.240.1

• Puerto: 9006

• Usuario: admin

• Contraseña: admin

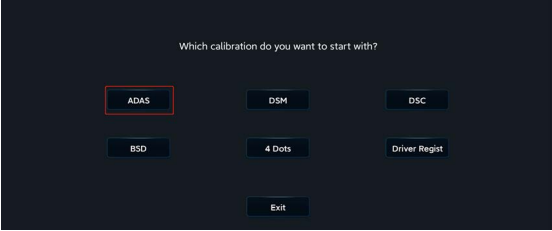

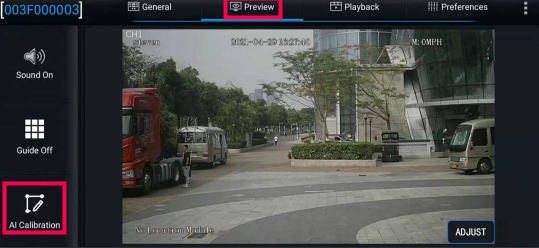

Después de iniciar sesión, haz clic en Vista previa en la página principal para entrar a la interfaz de vista previa, y luego haz clic en Calibración AI en la esquina inferior izquierda de la pantalla para seleccionar la calibración.

Entra en la interfaz de vista previa en tiempo real y haz doble clic en la pantalla del canal ADAS para ingresar al canal principal, luego haz clic en “Calibración AI” en la esquina inferior izquierda de la pantalla para acceder a la interfaz de selección de calibración AI para la calibración ADAS.

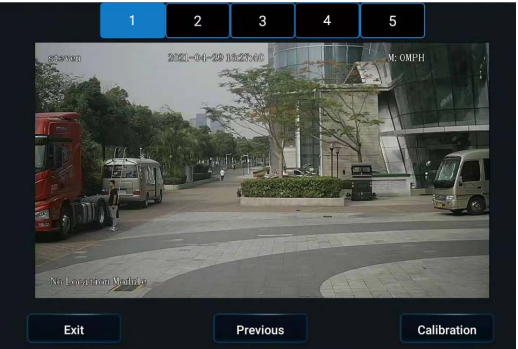

Selecciona el canal de calibración. Dado que las cámaras ADAS están todas instaladas en el canal 1, selecciona aquí el canal 1 o el canal que tenga la cámara frontal. Después, haz clic en “Calibración” en la esquina inferior derecha de la pantalla para iniciar el proceso de calibración.

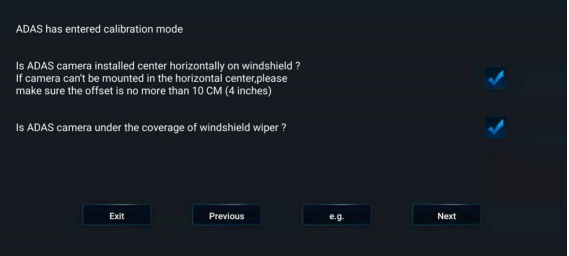

Confirme que el ADAS está instalado en una posición adecuada del parabrisas delantero y dentro del rango de trabajo de los limpiaparabrisas, y luego haga clic en [Siguiente].

En el proceso de calibración manual del ADAS, mida la altura de instalación del ADAS (la altura desde la lente de la cámara hasta el suelo, con precisión en cm/pulgadas, medida con el mismo método utilizado en la calibración automática) e ingrese el valor en la interfaz EasyCheck.

Mientras tanto, para asegurar la precisión del reconocimiento del algoritmo ADAS, también deben ingresarse en esta interfaz otros 3 parámetros: el margen izquierdo de la lente de la cámara ADAS, y el ancho y la longitud del frontal del vehículo.

Los métodos de medición de estos tres parámetros son:

• Margen izquierdo de la lente de la cámara ADAS: la distancia horizontal desde la lente de la cámara ADAS hasta el borde más externo del neumático izquierdo (visto desde fuera del vehículo y mirando hacia el lado izquierdo del frontal del vehículo).

• Ancho del frontal del vehículo: la distancia entre los bordes más externos de los neumáticos de ambos lados.

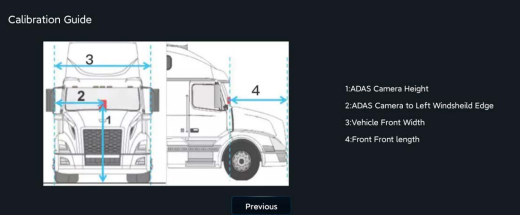

• Longitud del frontal del vehículo: la distancia horizontal desde la lente de la cámara ADAS hasta la placa de matrícula. Consulte la figura a continuación como ejemplo de medición de distancia.

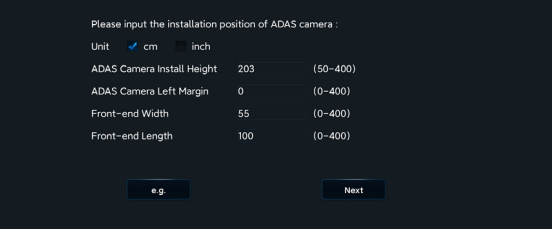

Ingrese los 4 valores de los parámetros medidos en la interfaz EasyCheck, y haga clic en Siguiente.

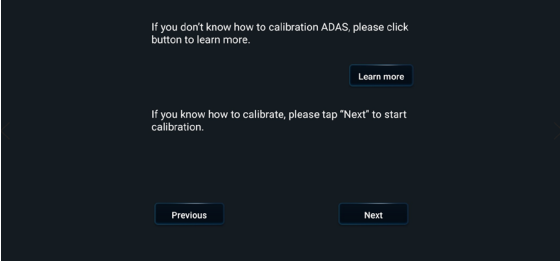

Ingrese a la interfaz que se muestra a continuación. En esta interfaz, puede ver el tutorial de calibración del ADAS.

Si ya sabe cómo calibrar, haga clic en Siguiente.

Haga clic en Siguiente para ingresar a la siguiente interfaz y comenzar la calibración manual de la lente de la cámara ADAS.

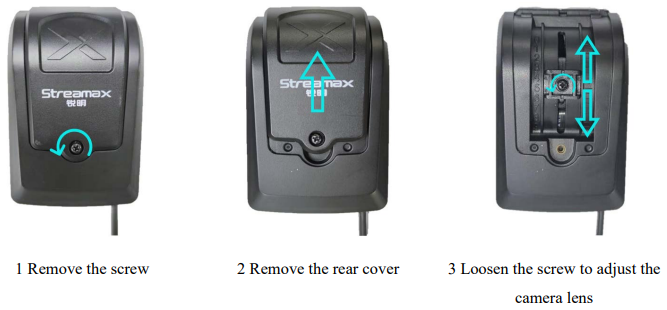

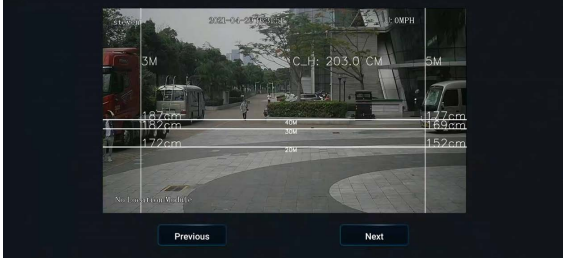

Abra la tapa trasera de la cámara ADAS y ajuste el ángulo de la lente ADAS para que la línea de calibración de 20 m en la pantalla de calibración ADAS coincida con el punto de referencia marcado a 20 metros en el suelo, y que la línea de calibración de 30 m coincida con el punto marcado a 30 metros en el suelo.

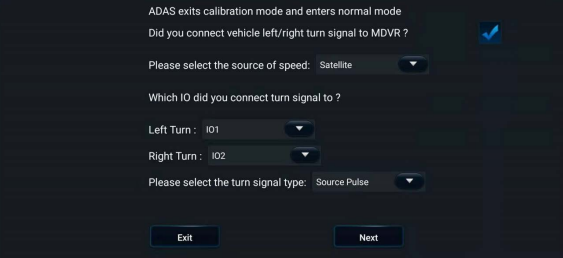

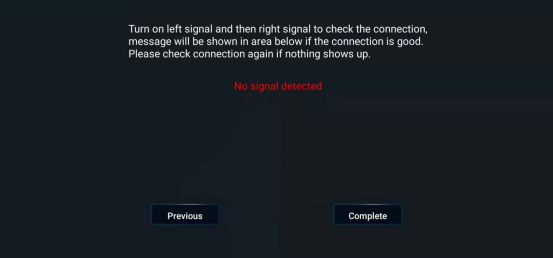

Después de eso, haga clic en Siguiente, seleccione la fuente de velocidad de acuerdo con la situación real de instalación, configure los parámetros de las señales de giro izquierda y derecha, y luego haga clic en Siguiente. En la siguiente interfaz, verifique si las señales de giro izquierda y derecha son válidas según las indicaciones.

Una vez verificado, haga clic en Finalizar para salir de la interfaz de calibración.

Regrese a la interfaz de vista previa en tiempo real del canal ADAS (haga doble clic en la pantalla del canal ADAS para ingresar al flujo principal) y verifique que no haya ninguna línea de calibración superpuesta en la pantalla en este momento, lo que indica que el canal ADAS ha vuelto al modo normal.

En este punto, ajuste firmemente los tornillos de ajuste del ángulo del ADAS y los tornillos de la tapa trasera para completar la calibración de larga distancia.

Instalación de la cámara de monitoreo del conductor

Para la cámara de monitoreo del conductor, hay tres formas diferentes de instalar la cámara CA29M:

1. Montada en el lado del pilar A – CA29M

2. Montada en el vidrio lateral del pilar A – CA29M

3. Montada sobre el tablero (encimera) – CA29M

A-pillar side mounted CA29M (Focal length: 3mm& 4mm)	A-pillar side glass mounted CA29M (Focal length: 3mm& 4mm)	Countertop mounted CA29M (Focal length: 4mm)

1. Cuando se selecciona la cámara CA29M montada en el lado del pilar A o montada en el vidrio del lado del pilar A, la cámara debe ajustarse para que quede vertical.
   Cuando se selecciona la CA29M montada sobre el tablero, la cámara debe ajustarse para que quede horizontal.

2. La distancia desde la lente de la cámara hasta el rostro del conductor debe ser de 40 a 80 cm, y la distancia de instalación recomendada es de 50 a 70 cm.

3. La altura de las tres cámaras de monitoreo del conductor después de la instalación debe ser inferior a la altura del rostro del conductor, y la lente de la cámara debe tener un ángulo de visión bajo.
   En principio, cuanto más cerca esté la cámara del conductor al panel de instrumentos, mayor será el ángulo de visión bajo, lo cual es favorable. Sin embargo, también es posible instalar la cámara en una posición más alta para que no quede obstruida por el volante.

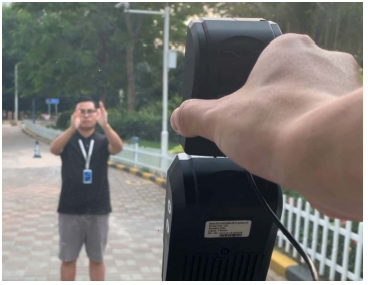

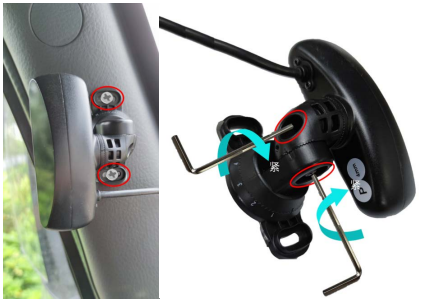

4. Una vez que se determine, a través de la imagen de la cámara del conductor, una posición de instalación adecuada que cumpla con los requisitos anteriores, primero se debe ajustar y apretar el tornillo superior del soporte de la cámara (dejando el tornillo inferior sin apretar temporalmente, para poder ajustar el ángulo de la cámara hacia arriba o hacia abajo).

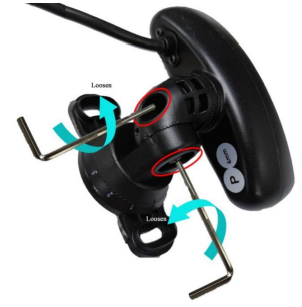

5. Ajuste las juntas angulares izquierda y derecha de la cámara del conductor mediante los tornillos de cabeza hexagonal, para así ajustar el ángulo de la cámara hacia la izquierda y derecha.

6. Apriete el tornillo inferior del soporte de la cámara del conductor y los tornillos de las juntas angulares izquierda y derecha para asegurarse de que la cámara no se mueva hacia arriba y abajo ni hacia los lados.

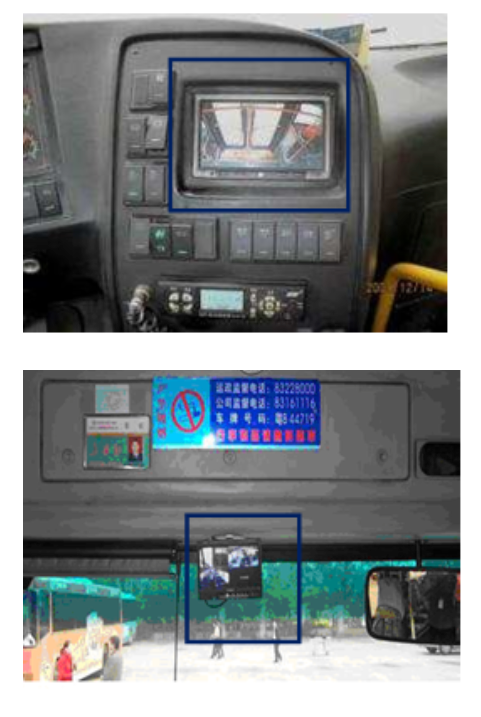

Instalación de la pantalla de monitoreo

1. El cable de 3 metros con 10 pines debe conectarse al cable de salida de video de 8 pines que va a la ranura número 4 del DVR, según se indica en la sección de esquemas.

2. Conecte el monitor al cable para establecer la conexión entre el DVR y la pantalla.

3. Monte la pantalla del monitor en el tablero utilizando un soporte en forma de abanico.

4. Cuando la conexión esté establecida, podrá ver la transmisión de todas las cámaras conectadas al DVR.

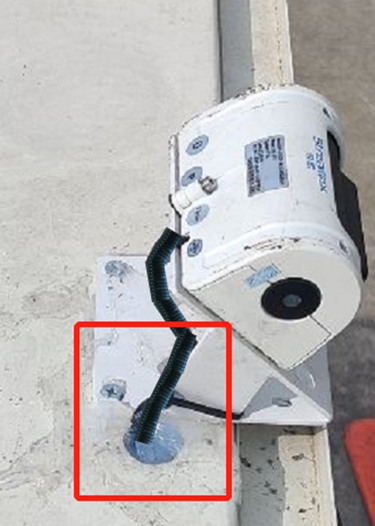

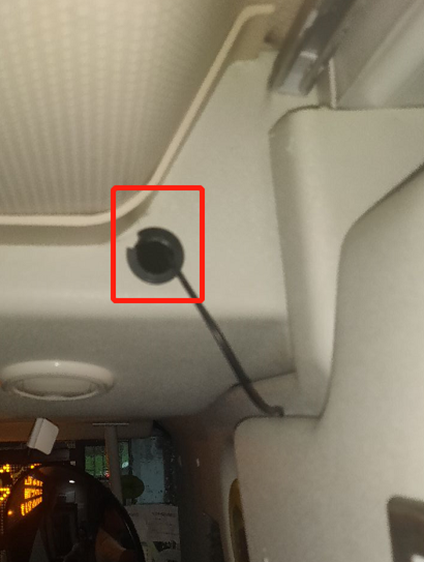

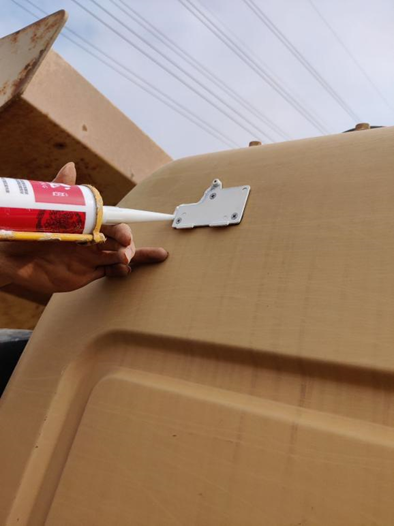

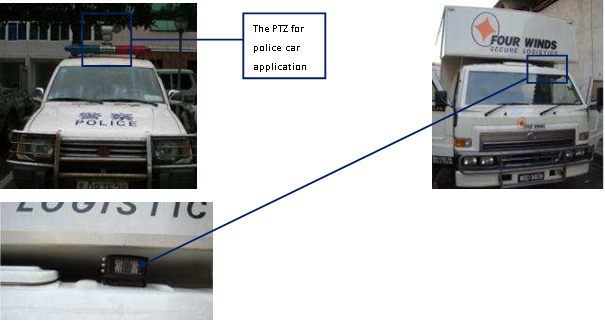

Ejemplos de instalación de cámaras laterales, traseras y de techo:
