Instalación de la cámara Surfsight

ADVERTENCIA:

Este tipo de instalación debe ser realizada únicamente por una persona calificada o profesional. ¡Trabajar con el sistema eléctrico de su vehículo puede ser peligroso tanto para usted como para su vehículo si no sabe lo que está haciendo! Si tiene alguna duda, consulte a un profesional.

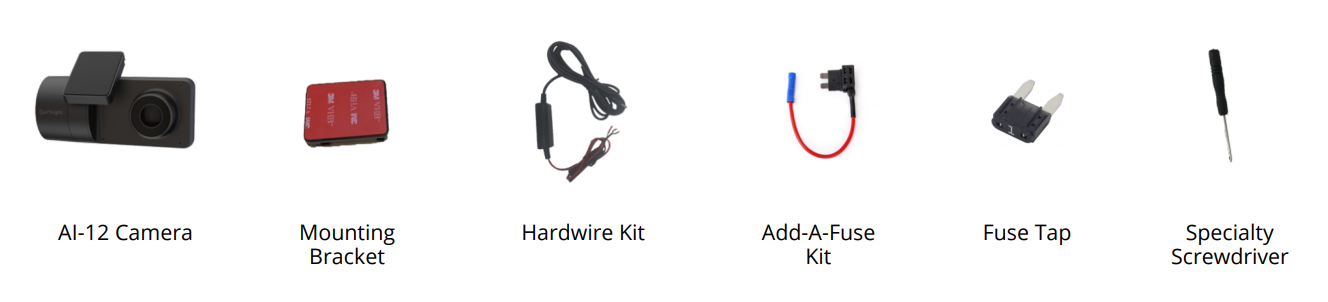

Contenido del Paquete————————————————————————

Pasos de Instalación —————————————————————————

1. Insertar la tarjeta SIM y SD

En caso de que la cámara no venga preinstalada con las tarjetas SIM y SD, siga el siguiente paso para insertar ambas tarjetas. Usando el destornillador especial suministrado con el producto, desatornille el tornillo de seguridad que bloquea la carcasa a prueba de manipulación donde se encuentran la tarjeta SD y la tarjeta SIM, ubicada en el costado de la cámara.

2. Montar la cámara

Coloca el soporte de montaje en la cámara, retira la cubierta de la cinta adhesiva 3M y fija la cámara en el parabrisas. La cámara debe ubicarse lo más alto posible del lado del conductor del vehículo. Asegúrate de que el vidrio esté limpio y seco antes de adherir el soporte adhesivo 3M al parabrisas.

ADVERTENCIA: No instale el producto en un lugar que pueda obstruir el campo de visión del conductor.

*Consulte la guía del usuario para instrucciones detalladas sobre la calibración inicial y la configuración de las posiciones de la cámara.

3.Insertar el Fusible Tap en el Kit Add-A-Fuse

El kit de conexión directa incluye un add-a-fuse que contiene un fusible tap. El fusible tap debe colocarse en la posición “Fusible 1”, mientras que el fusible que selecciones del bloque de fusibles debe ir en la posición “Fusible 2” (esto solo aplica si usas un slot con un fusible existente). Si los instalas en el orden incorrecto, el kit de conexión directa no recibirá energía.

*Selecciona un fusible que tenga energía constante, conectándolo a un puerto de fusible que siempre tenga energía, independientemente de si el vehículo está encendido o apagado (verifica esto durante la instalación usando un medidor de voltaje).

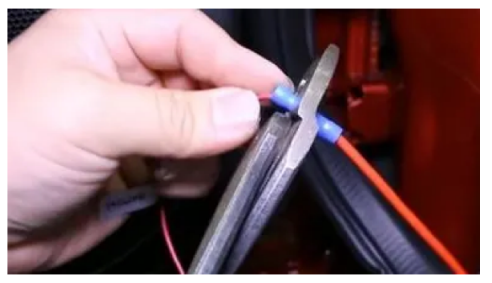

4. Engarzar el Kit Add-a-Fuse para Conectar el Cable del Kit de Conexión Directa

Usando unas pinzas de punta fina (o una herramienta de engarce similar), recorta un poco del tubo de goma (si es necesario) para exponer el cableado del cable del kit de conexión directa. Conecta ese cable en el otro extremo del add-a-fuse (tubo metálico), luego engarza firmemente para asegurar la conexión. Una vez terminado el engarce, tira con algo de fuerza del add-a-fuse y el cable para asegurarte de que no haya partes sueltas. Si todo está firme, el engarce está correctamente instalado y la conexión es segura.

5.Colocar el Add-a-Fuse de Nuevo en la Ranura del Fusible

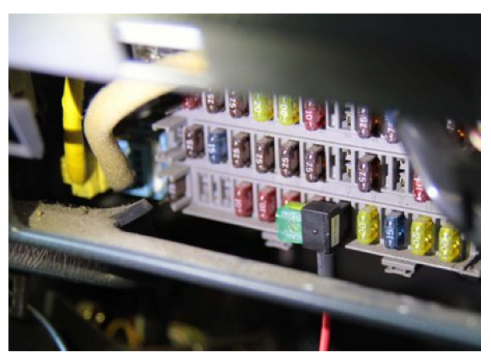

Una vez que todo esté completo, el add-a-fuse simplemente debe colocarse de nuevo en la ranura de donde se retiró el fusible. Abre la caja de fusibles del vehículo y conecta de la siguiente manera:

1. Cable de Color Rojo – Energía Constante: Conéctalo a un puerto de fusible que siempre tenga energía, sin importar si el vehículo está encendido o apagado (verifica esto durante la instalación usando un medidor de voltaje).

2. GND – Encuentra un punto de conexión metálico confiable para conectar el cable de tierra al mismo. Ten en cuenta que el cable de tierra de tu kit de conexión directa no necesita un add-a-fuse y solo se conecta a un tornillo de tierra metálico.

6. Connect the camera

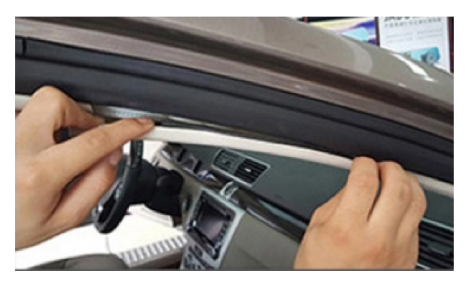

El cable de alimentación se conecta al conector redondo ubicado en el costado de la cámara. Después de conectar la alimentación, pasa el cable a lo largo del tapizado del techo del auto, siguiendo el pilar A, hasta la fuente de energía.

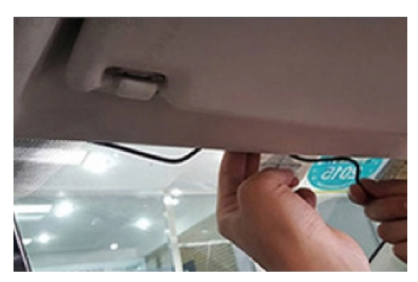

Pasa el cable de alimentación a lo largo del tapizado del techo del auto, siguiendo el pilar A, hasta la fuente de energía.
