Rastreador de Activos- Flex
Escrito por Maria Daniela
Guía Completa sobre la Implementación de Trackers Flex, Instalación, Monitoreo y Procedimientos de Solución de Problemas para el Seguimiento en Tiempo Real de Activos y Contenedores
Los trackers Flex proporcionan datos de ubicación GPS, monitoreo de batería y capacidades ampliables para la monitorización de presión de neumáticos, detección de temperatura y detección de potencia del tractor mediante sistemas de comunicación de datos integrados.
Resumen
Los trackers Flex ofrecen capacidades de seguimiento en tiempo real de activos y contenedores con registro completo de datos, posicionamiento GPS y funcionalidad de comunicación. Los gerentes de flotas obtienen transparencia total sobre el seguimiento de ubicación, monitoreo de velocidad y porcentaje de nivel de batería, con configuraciones de reglas personalizables que incluyen notificaciones de batería baja y alertas operativas.
Capacidades Ampliables: Los trackers Flex admiten funciones de monitoreo adicionales, como monitoreo de presión de neumáticos, detección de temperatura y detección de potencia del tractor. Se pueden conectar sondas de temperatura para monitorear la temperatura de los refrigeradores (reefer) y otras condiciones ambientales para los requisitos de carga especializada.
Añadiendo el Tracker Flex a la Base de Datos
Identificación y Configuración del Dispositivo
Reconocimiento del Número de Serie: Los trackers Flex se identifican mediante números de serie únicos que comienzan con el prefijo "CY" para facilitar la identificación y la gestión de la base de datos.
Proceso de Adición a la Base de Datos
Inicio de sesión en la base de datos: Accede a la base de datos del cliente utilizando las credenciales apropiadas y los permisos administrativos.

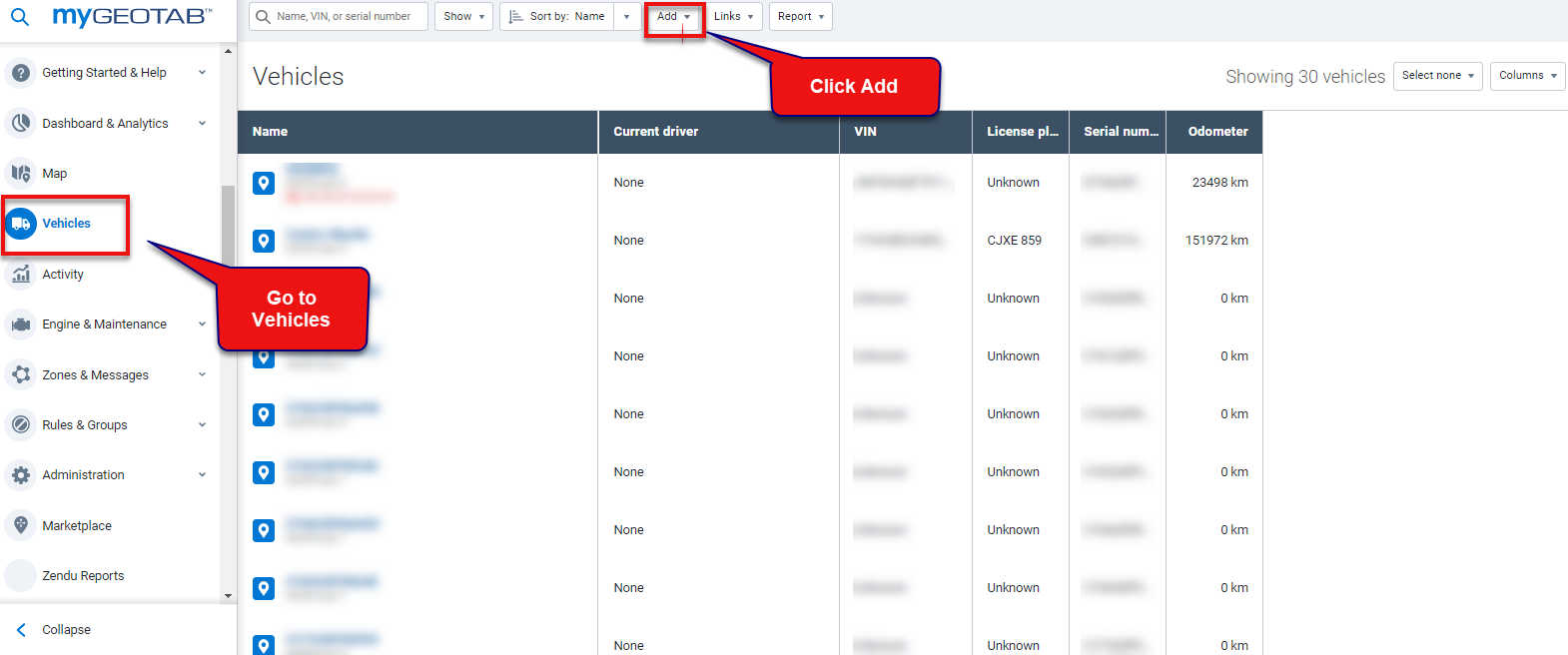

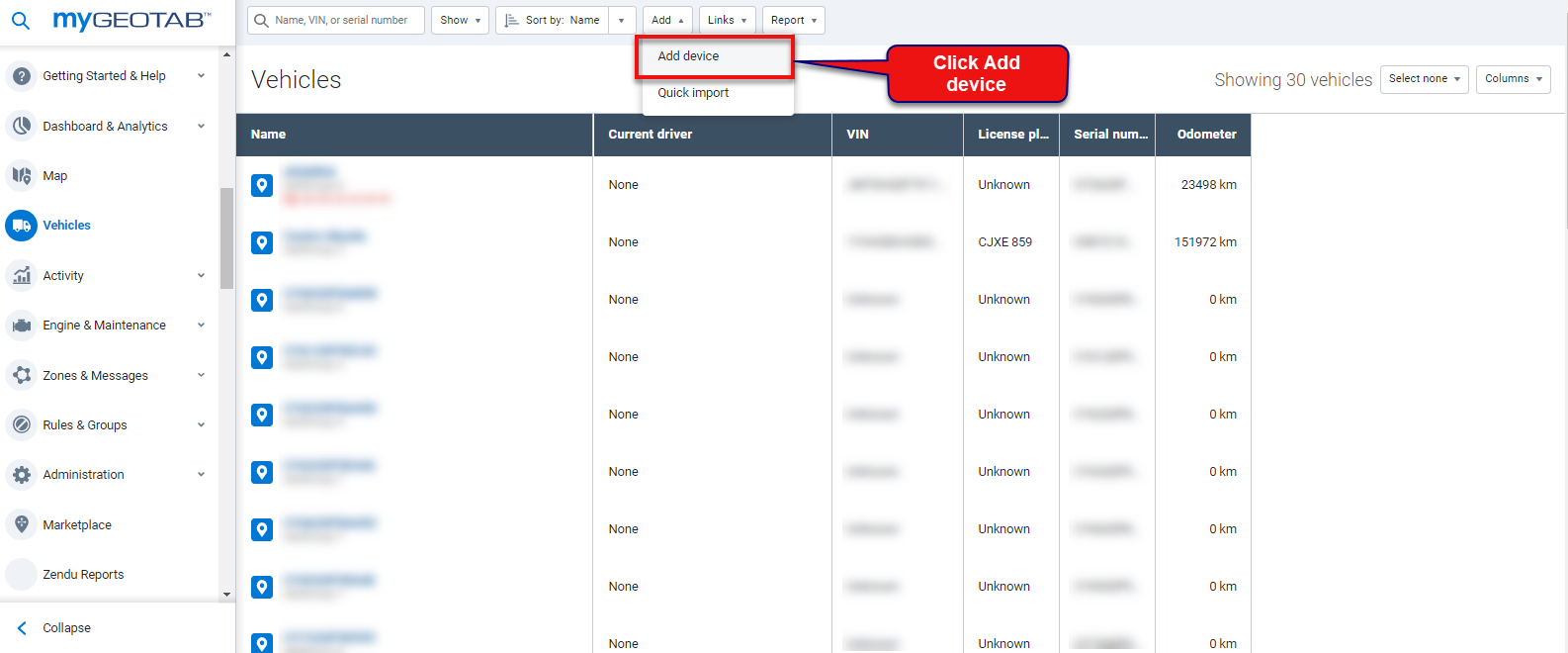

Navegación de vehículos: Ve a Vehículos > Añadir > Añadir dispositivo para registrar un nuevo tracker.

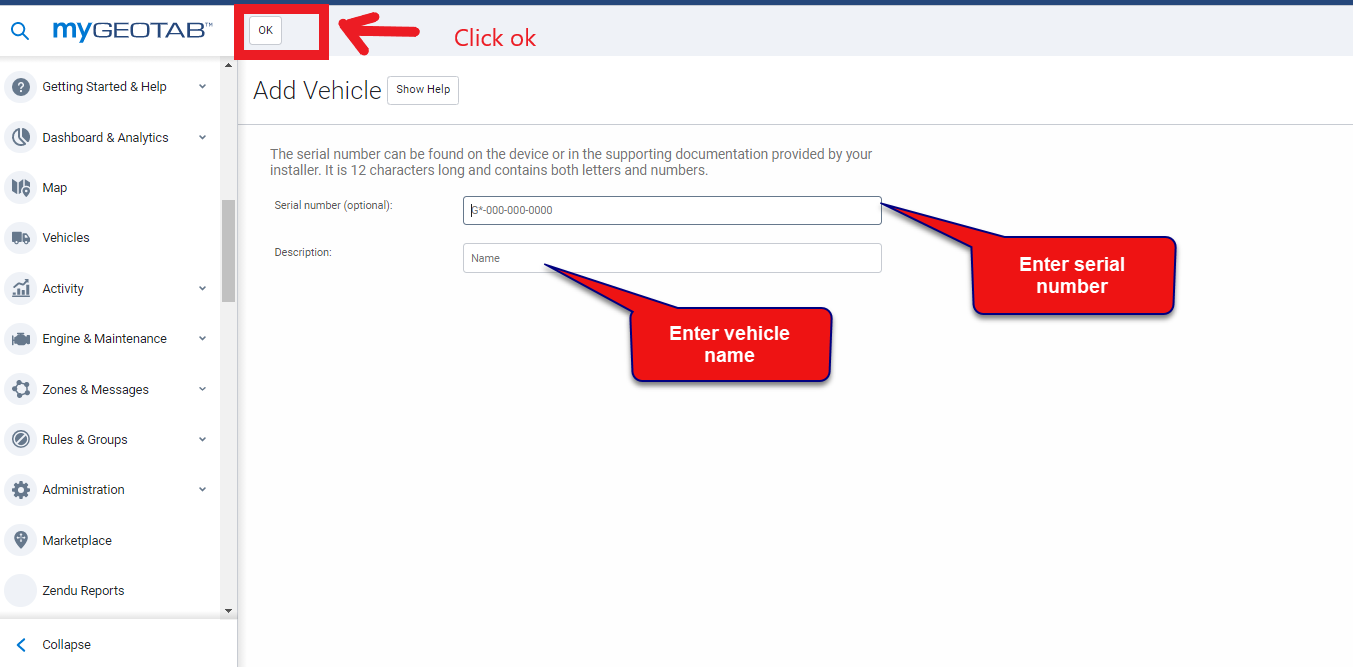

Ingreso del número de serie: Añade el número de serie del dispositivo y haz clic en Aceptar para completar el registro en la base de datos y activar el tracker.
Guía de Instalación del Flex Tracker
Paso 1: Activación del Dispositivo y Preparación del Panel Solar
Preparación del Panel Solar: Expon el dispositivo a la luz solar y retira la película protectora del panel solar para asegurar una correcta funcionalidad de carga y activación de la energía.
Proceso de Activación Inicial: Antes de la instalación, lleva el dispositivo a un área exterior con vista despejada al cielo y buena cobertura celular. Activa el dispositivo retirando la cubierta adhesiva y exponiendo el panel solar a la luz solar para su activación natural.
Activación Manual: Alternativamente, mantén presionado el botón de encendido durante 2-4 segundos hasta que el LED se ilumine para la activación manual del dispositivo e inicio del secuencio de arranque.
Secuencia de Arranque: El dispositivo sigue una serie de pasos de inicio indicados por diferentes colores de LED. Este proceso normalmente toma dos minutos, pero puede extenderse hasta 20 minutos en el primer encendido.
Documentación de Referencia: Para obtener información detallada sobre la secuencia de arranque del LED, consulta la Guía de Inicio/Guía del Producto. https://drive.google.com/file/d/1gMVNCeZXUxjgqHCSIRvTTNu46DoB_55K/view
Paso 2: Verificación de Comunicación
Proceso de Verificación: Usando una PC o un teléfono inteligente, navega a installmygps.com para realizar las pruebas de comunicación del dispositivo y verificar su estado.

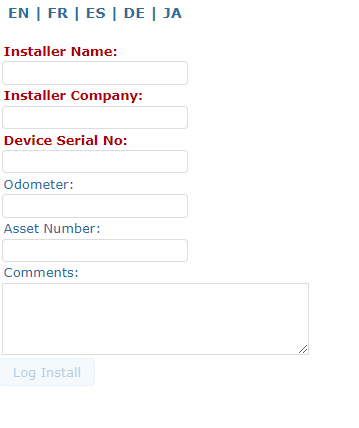

Información de Registro: Ingresa el nombre, la empresa y el número de serie del dispositivo, luego haz clic en "Log Install" para evaluar el estado de la comunicación.
Confirmación de Estado: Una comunicación exitosa muestra el "Estado Actual" como "Dispositivo en Comunicación" en letras VERDES. El texto en ROJO indica una falla de comunicación, lo que requiere procedimientos de solución de problemas antes de completar la instalación.
Requisitos de Ubicación de Instalación
Requisito de Instalación Externa: Los dispositivos Flex Tracker están diseñados para la instalación exterior en remolques. La instalación interior dentro de cajas o vehículos puede causar problemas de recepción y comunicación.
Requisitos de Recepción: El dispositivo requiere una línea de visión despejada al cielo para la recepción de satélites y la determinación de ubicación. La conexión celular se ve seriamente limitada cuando el tracker se guarda dentro de vehículos o espacios cerrados.
Ubicación Óptima: Los dispositivos están diseñados para una instalación exterior libre de obstrucciones, lo que asegura un rendimiento óptimo en la comunicación GPS y celular.
Recursos Adicionales de Instalación
Instalación del Sensor de Puerta Externa:https://drive.google.com/file/d/1IH2sOeB1CJEzutv-2bbvJNuNllkC0hcL/view
Frecuencia de Reporte de Datos GPS
Reporte Basado en Movimiento
Estado en Movimiento: Mientras está en movimiento, el dispositivo recoge las ubicaciones GPS cada 1 minuto y reporta los datos recolectados cada 10 minutos para el seguimiento y monitoreo en tiempo real.
Estado Estacionario: Cuando está detenido, el dispositivo reporta la ubicación una vez al día para conservar energía y extender la vida útil de la batería.
Modo de Baja Batería: Condiciones de luz solar deficientes que causan una batería baja activan una reducción dinámica en la frecuencia de recolección y reporte de datos para la gestión de energía y la continuidad operativa.
Información de Carga y Procedimientos
Métodos de Carga Específicos para el Modelo
Carga del TT600: El Flex TT600 no tiene puerto de comunicación/carga externo, por lo que requiere exposición directa a la luz solar para su funcionalidad de carga solar.

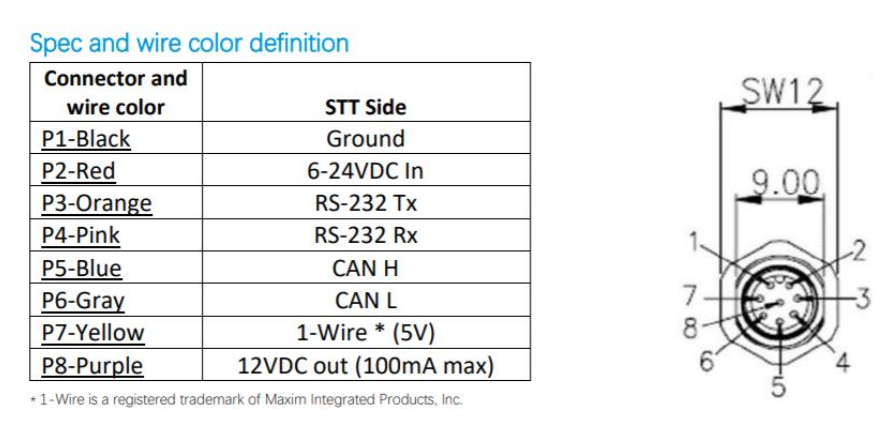

Carga del TT603: El Flex TT603 es compatible con la carga mediante cable M8, lo que requiere la compra de un cable adicional para la conexión de energía externa y las capacidades de carga.
Opciones de Energía Externa: El dispositivo se puede conectar a fuentes de alimentación de banco o adaptadores de pared con una clasificación de 12V para métodos de carga alternativos cuando la carga solar no es suficiente.
Documentación del Cable M8: https://drive.google.com/file/d/1SYTzQ-mkwphdQVvlVVJpstMXJGP-UEOP/view
Requisitos de Tiempo de Carga
Duración de Carga Completa: La serie TT60x requiere de 6 a 12 días (40-80 horas con 7 horas de sol diario) de exposición completa al sol para cargar la batería del 0% al 100%.
Niveles Mínimos de Operación: El dispositivo requiere al menos un 20% de batería para el reporte diario una vez al día y un 30% para la recolección de GPS de 4 minutos durante el movimiento, lo que requiere de 2 a 5 días de exposición completa al sol.
Impacto del Clima: Las condiciones nubladas o con nubes reducen la tasa de carga al 5-20% de la capacidad total de la luz solar, lo que podría extender el tiempo de carga hasta más de 40 días en los peores casos.
Limitaciones de Carga a través de Ventanas: Los dispositivos detrás de ventanas pueden no cargarse de manera efectiva debido al filtrado de la luz solar, por lo que se requiere colocar el dispositivo al aire libre para un rendimiento óptimo de carga.
Consideraciones sobre el Calor: Evita colocar el dispositivo bajo luz solar directa en espacios cerrados como los tableros de los vehículos, ya que las altas temperaturas superan el rango de operación y reducen la vida útil de la batería.
Proceso de Verificación del Estado de la Batería

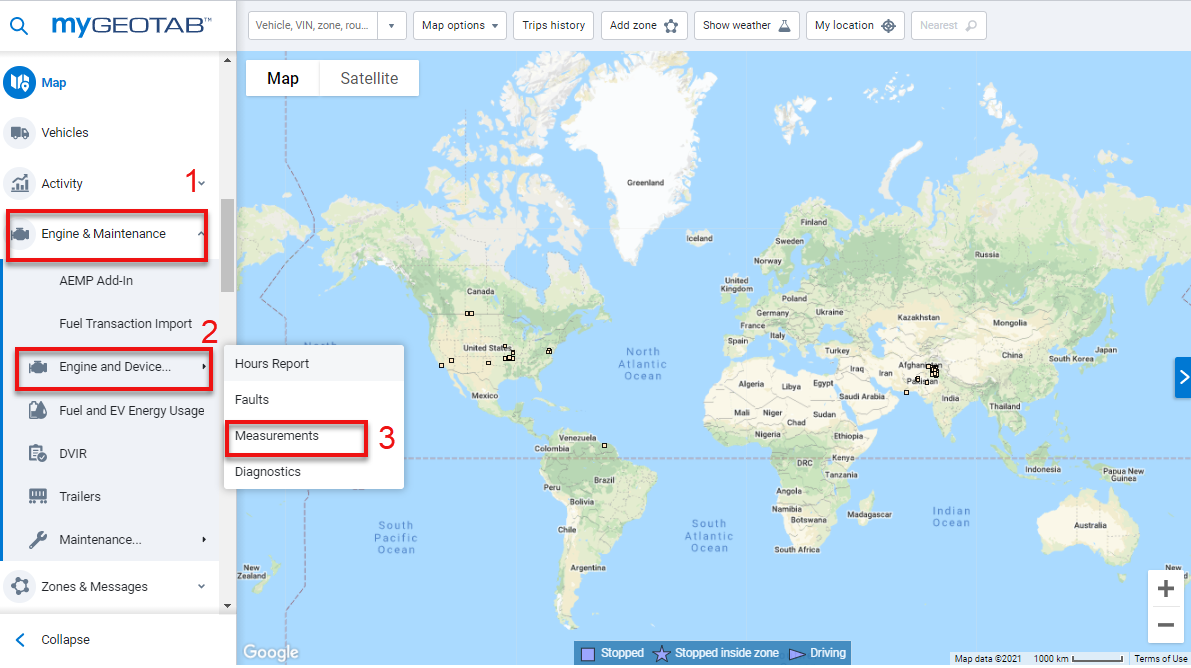

Navegación: Ve a Motor y Mantenimiento > Motor y Dispositivo > Mediciones para acceder al monitoreo de la batería.

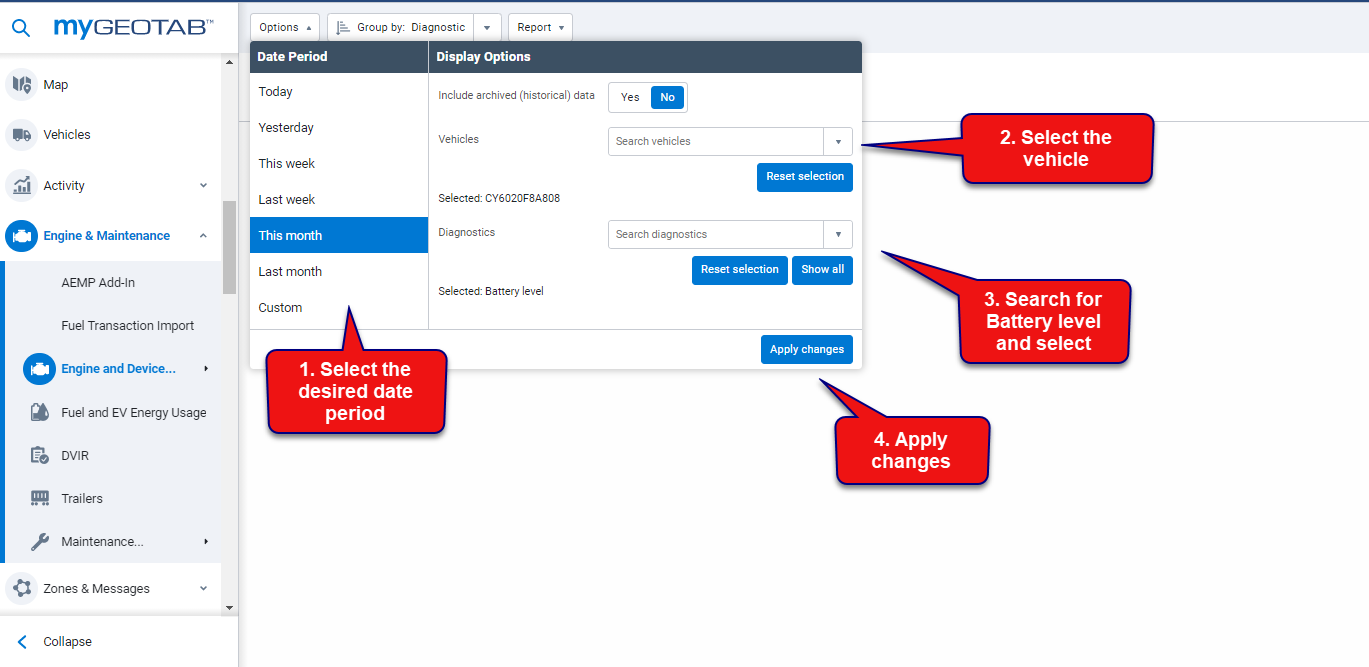

Selección de Rango de Fechas: Elige el rango de fechas deseado para el análisis del nivel de batería y el seguimiento histórico.
Selección del Vehículo: Selecciona el vehículo objetivo para monitorear y evaluar el nivel de batería.
Búsqueda Diagnóstica: Busca "nivel de batería" en la sección de Diagnósticos para obtener métricas específicas de la batería.
Selección del Nivel de Batería: Selecciona la opción Nivel de Batería de los parámetros diagnósticos.
Aplicar Cambios: Haz clic en Aplicar Cambios para generar los datos y la visualización del nivel de batería.
Generación de Informe de Batería

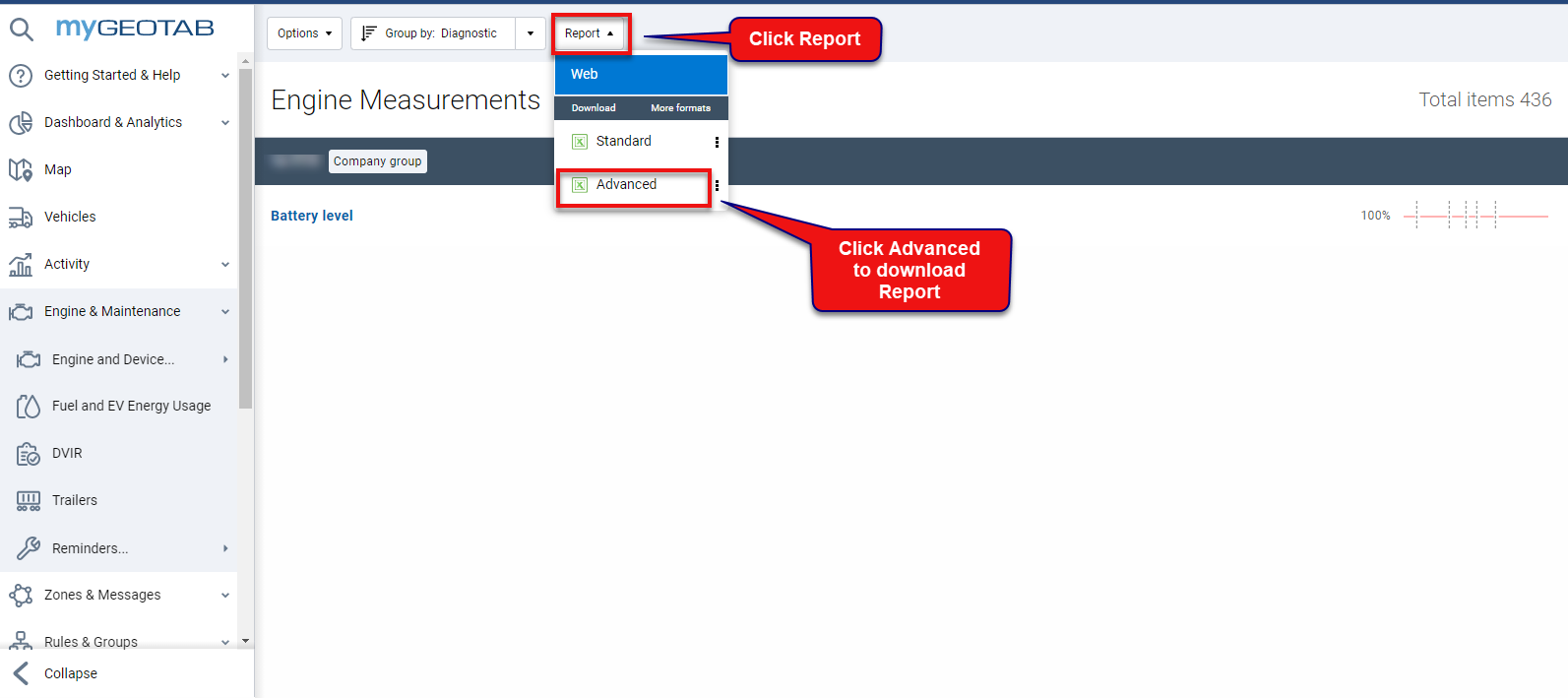

Acceso al Informe: Haz clic en la opción Informe para acceder al análisis detallado de la batería y las capacidades de exportación de datos.
Descarga Avanzada: Haz clic en Avanzado para descargar el informe completo del nivel de batería para un análisis externo y mantenimiento de registros.
Aquí tienes la traducción de Monitoreo de Temperatura (Si se ha Instalado la Sonda de Temperatura):
Proceso de Acceso a los Datos de Temperatura
Navegación: Ve a Motor y Mantenimiento > Motor y Dispositivo > Mediciones para acceder al monitoreo de temperatura.

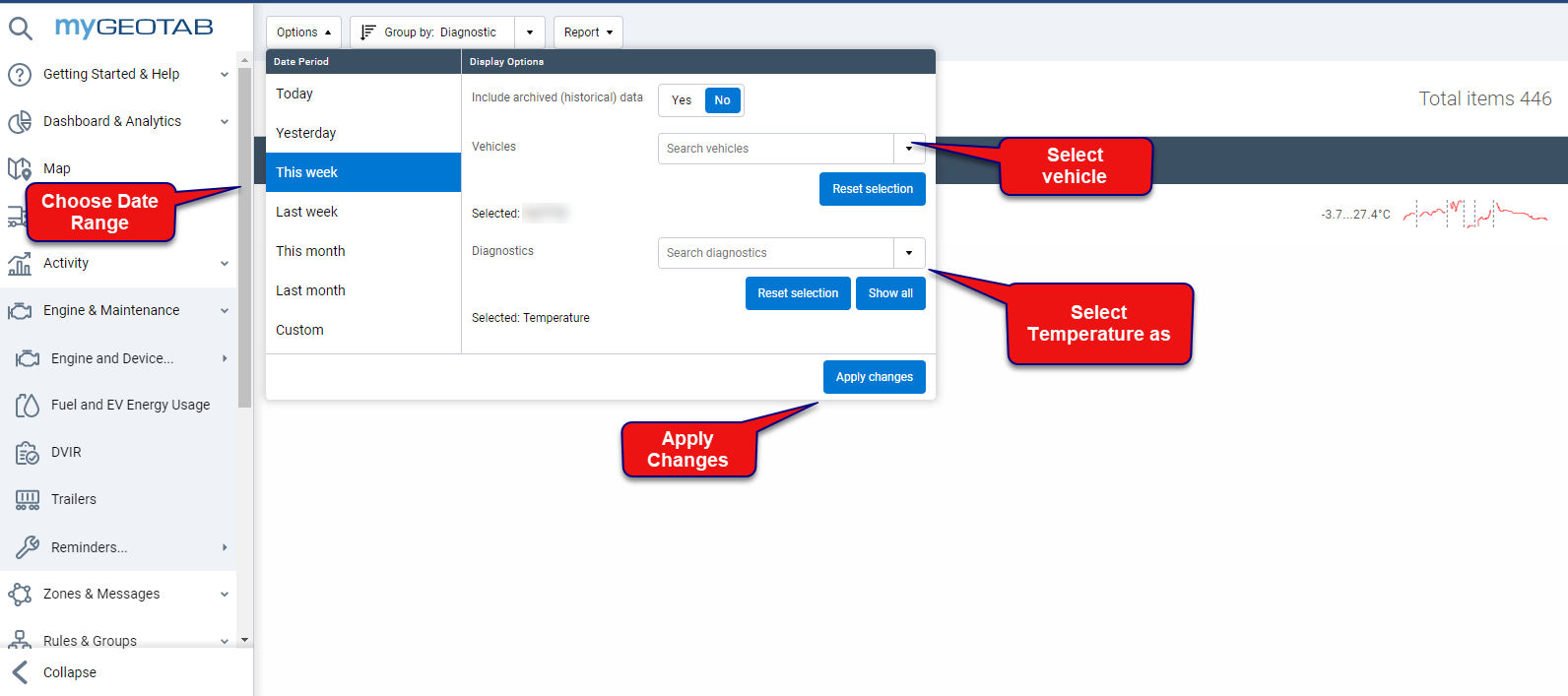

Configuración del Rango de Fechas: Elige el rango de fechas deseado para el análisis de temperatura y el seguimiento histórico.
Selección del Vehículo: Selecciona el vehículo objetivo equipado con el monitoreo de la sonda de temperatura.
Búsqueda de Temperatura: Busca "Temperatura" en la sección de Diagnósticos para acceder a los datos ambientales.
Selección de Temperatura: Selecciona la opción Temperatura de los parámetros diagnósticos disponibles.
Aplicar Cambios: Haz clic en Aplicar Cambios para generar la visualización y el análisis de los datos de temperatura.
Generación de Informe de Temperatura
Generación de Informe: Sigue los pasos para verificar el nivel de batería, luego haz clic en Informe para el análisis de datos de temperatura.

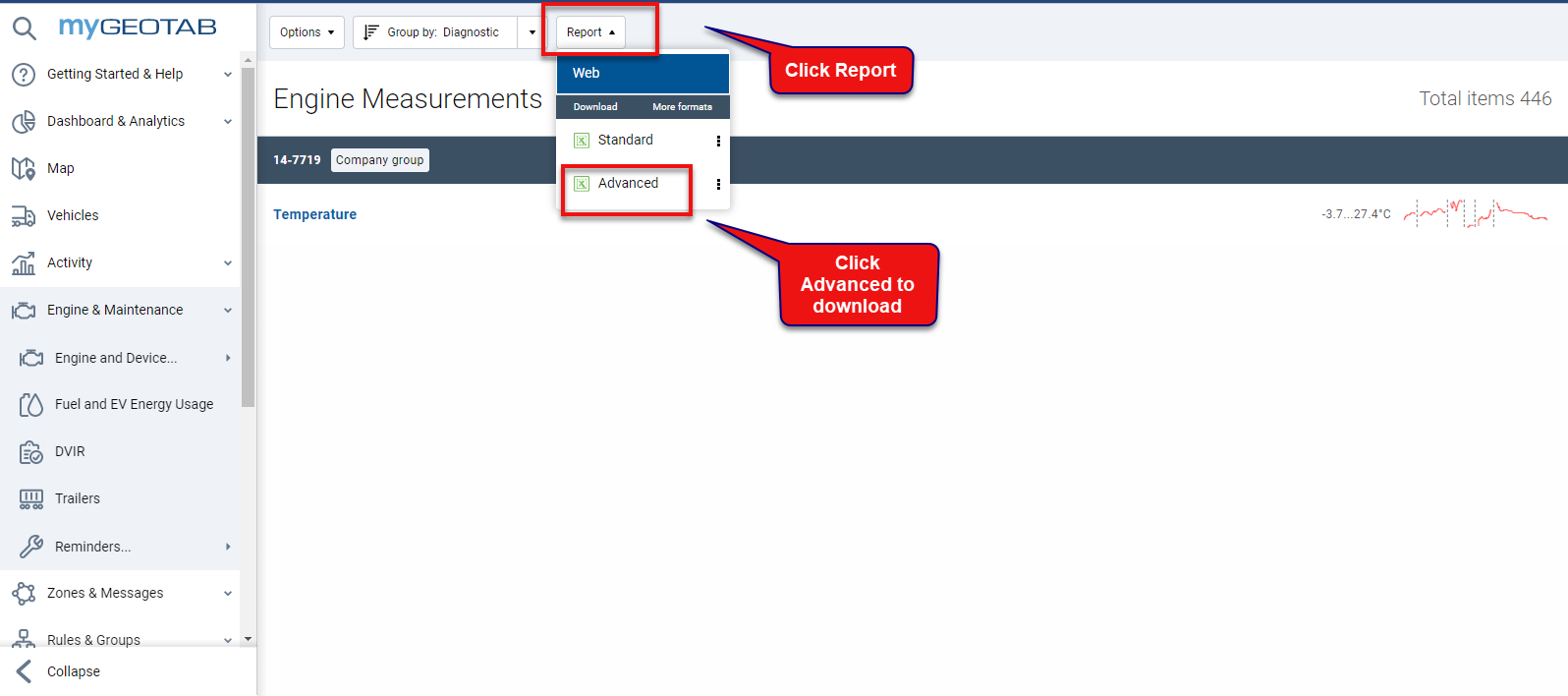

Descarga Avanzada: Haz clic en Avanzado para descargar el informe completo de temperatura para análisis externos y documentación de cumplimiento.
Procedimientos de Solución de Problemas
Proceso de Encendido del Dispositivo
Preparación del Panel Solar: Retira la película protectora del panel solar para asegurar una exposición adecuada a la luz y la activación de la energía.
Encendido Automático: Con suficiente exposición solar, el dispositivo se enciende automáticamente sin intervención manual.
Activación Manual: Mantén presionado el botón multifuncional durante 2-4 segundos para activar manualmente el dispositivo cuando el inicio automático no sea suficiente.
Confirmación LED: El LED rojo se ilumina cuando el sistema inicia, iniciando la secuencia de actividad de arranque para la preparación operativa.
Diagnóstico de Códigos de Error
Proceso de Verificación de Estado: Mantén presionado el botón multifuncional durante 2-4 segundos y suéltalo cuando el LED azul se ilumine para acceder al código de error.
Indicaciones de Error: Los LEDs rojo, verde o azul parpadean un número específico de veces, indicando los tipos de error, seguidos por una pausa de 3 segundos antes de mostrar el siguiente error.

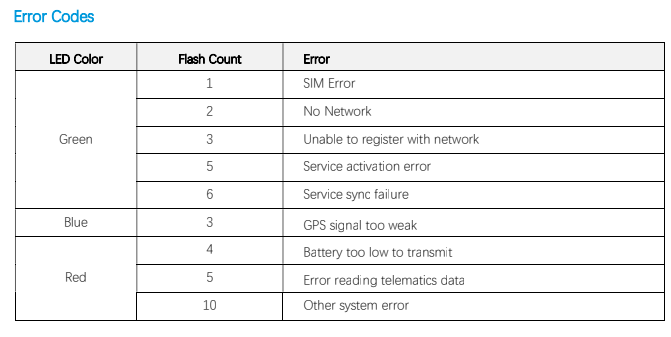

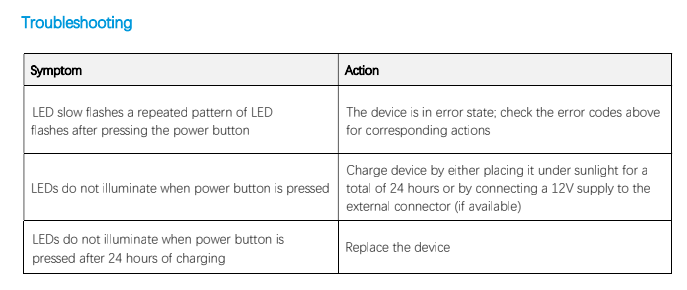

Referencia de Errores: Consulta la tabla de errores del LED para obtener los significados específicos de los códigos de error y los procedimientos de resolución.
Repetir Proceso: Repite la secuencia de botones para revisar nuevamente los códigos de error y realizar una evaluación diagnóstica más completa.
Solución de Problemas Avanzada
Documentación de Instalación: Si la solución de problemas no resuelve los problemas, solicita fotos de la instalación para su revisión técnica y evaluación.
Soporte Técnico: Contacta con el soporte de Geotab para obtener asistencia en la solución de problemas avanzada y los procedimientos de reemplazo cuando los métodos de resolución estándar no sean suficientes.
Preguntas Frecuentes
Recurso Completo de FAQ: Para respuestas detalladas a preguntas comunes y soluciones, consulta:https://docs.google.com/document/d/1LVAWPxnwAC3d6ioWNgoKXqQV80csxaznpOlXOULLAmQ/edit
Recursos de Soporte
Asistencia Técnica: Para soporte en la instalación, configuración o solución de problemas del Flex Tracker más allá de los procedimientos estándar, contacta con el soporte técnico para obtener orientación especializada y resolución avanzada de problemas.
Acceso a Documentación: Utiliza los enlaces de documentación proporcionados para guías detalladas de instalación, procedimientos de solución de problemas y mejores prácticas operativas para un rendimiento y funcionalidad óptimos del Flex Tracker.
La Guía de Gestión del Flex Tracker proporciona procedimientos completos para la implementación exitosa del dispositivo, monitoreo y solución de problemas mediante protocolos sistemáticos de instalación, configuración y mantenimiento para un rendimiento óptimo en el seguimiento de activos.
