Guía de Instalación de ZenDoor

Descripción General del Producto: ZenDoor es una baliza inalámbrica compacta diseñada para monitorear el estado de las puertas y la temperatura en entornos de carga ligera a moderada, como puertas de oficinas, áreas de almacenamiento pequeñas o vehículos de carga ligera. El dispositivo utiliza cargas útiles (payloads) BLE iBeacon para transmitir datos de puertas y temperatura a puertas de enlace (gateways) compatibles. Está diseñado para una instalación sencilla mediante cinta de doble cara precortada y cuenta con un contacto de detección de manipulación (tamper) integrado.

Escrito por Support Team

1. Características Principales

  • Monitoreo del estado de la puerta: Detecta el estado abierto/cerrado mediante un sensor magnético.

  • Monitoreo de temperatura: Mide la temperatura ambiente cerca del área de instalación.

  • Diseño compacto y no rugerizado: Ideal para uso en interiores o aplicaciones ligeras.

  • Batería: Integrada, no reemplazable.

  • Transmisión inalámbrica: BLE iBeacon para reportes sencillos de presencia y sensores.

  • Detección de manipulación (Tamper): Un pequeño contacto negro en el dispositivo debe presionarse contra la superficie de montaje para detectar manipulaciones.

2. Antes de comenzar

Necesitarás:

  • Baliza ZenDoor e imán de acompañamiento.

  • Cinta de doble cara proporcionada con el sensor (coincide con la forma de las piezas magnéticas).

  • Puerta de enlace (gateway) BLE compatible para el monitoreo.

  • Teléfono inteligente con la aplicación KBeacon Pro instalada (iOS/Android).

No se requiere contraseña para activar el dispositivo.

Paso 1 – Preparar el dispositivo

  1. Retire el ZenDoor y el imán del embalaje.

  2. Asegúrese de que la batería esté conectada y el dispositivo esté listo para transmitir.

  3. Identifique el pequeño contacto de manipulación (pestaña negra) en la parte posterior del dispositivo; este debe hacer contacto firme con la superficie de montaje.

Paso 2 – Montaje del dispositivo e imán

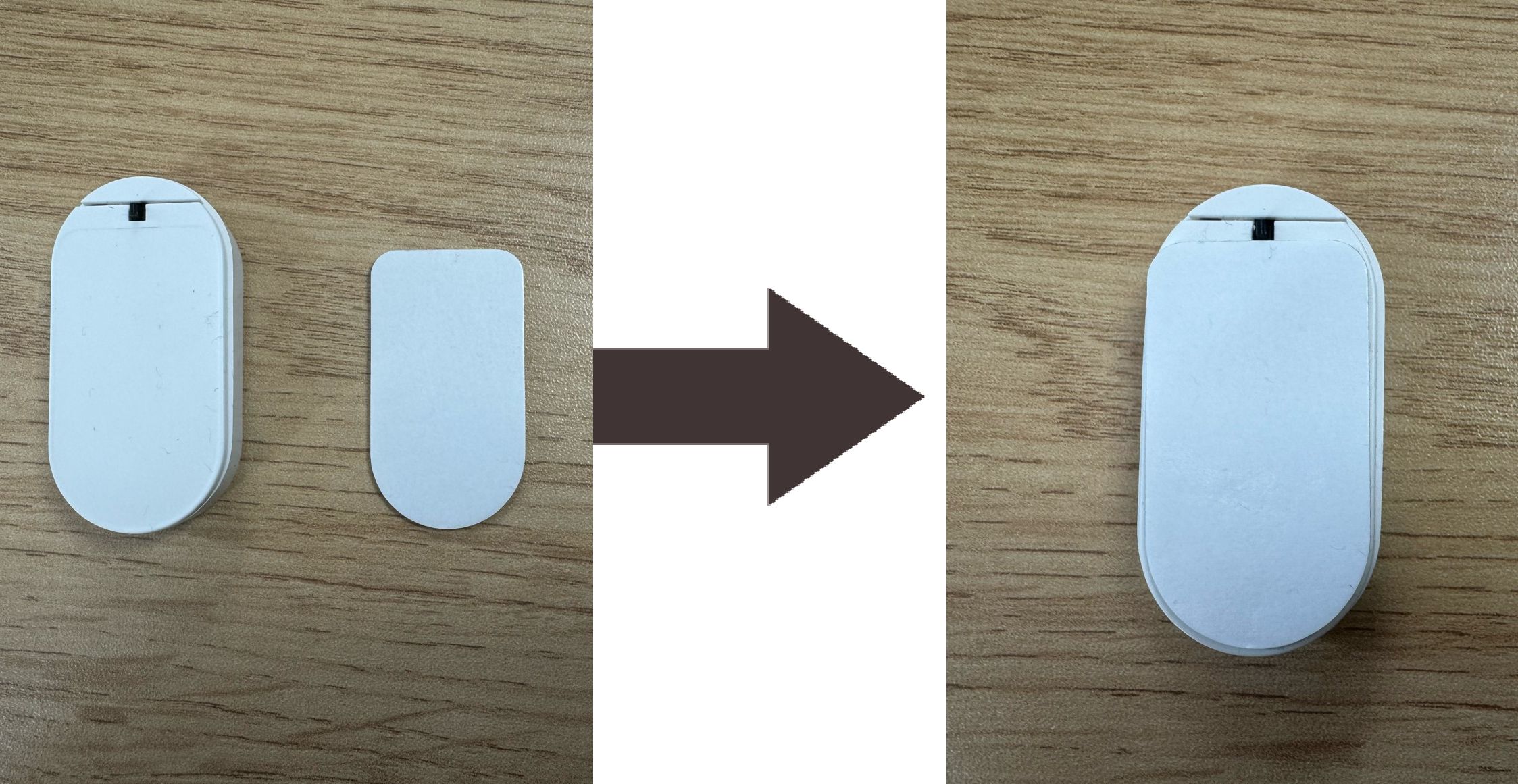

Colocación de la cinta de doble cara:

  • La cinta coincide con la forma de las piezas y garantiza una adhesión adecuada.

Ubicación:

  • Monte el ZenDoor en el marco fijo (marco de la puerta o pared).

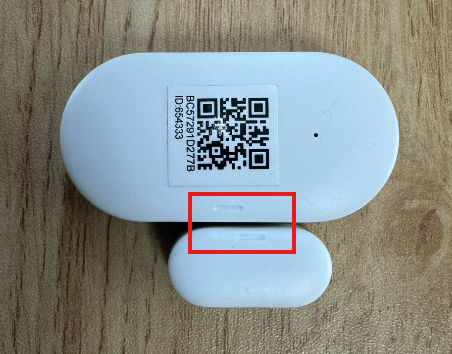

  • Monte el imán en la puerta móvil, alineado con el área del sensor.

  • Cuando la puerta esté cerrada, asegúrese de que la distancia entre el imán y el dispositivo sea ≤ 1 cm.

Contacto de manipulación (Tamper):

  • Presione la pestaña negra firmemente contra la superficie para asegurar que detectará cualquier retiro no autorizado o manipulación.

Consejo: Asegúrese de que ambas piezas estén estables y no se desplacen durante la operación de la puerta.

Paso 3 – Verificación de la operación

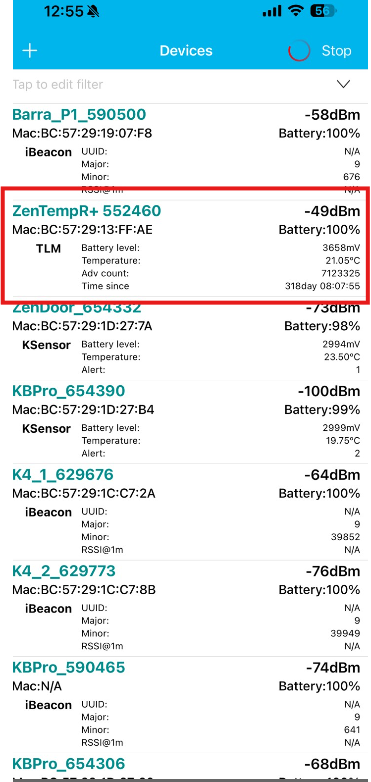

  1. Abra KBeacon Pro en su teléfono inteligente.

  2. Escanee dispositivos BLE cercanos.

  3. Confirme que ZenDoor está transmitiendo y es visible en la aplicación.

  4. Verifique que:

    • El identificador del dispositivo es correcto.

    • El valor de la temperatura es razonable.

    • El contacto de manipulación se detecta como activado (engaged).

Paso 4 – Vinculación a ZenduOne

  1. Inicie sesión en ZenduOne.

  2. Navegue a la sección de BLE Beacon / Dispositivos.

  3. Agregue un nuevo beacon:

    • Tipo: BLE Beacon

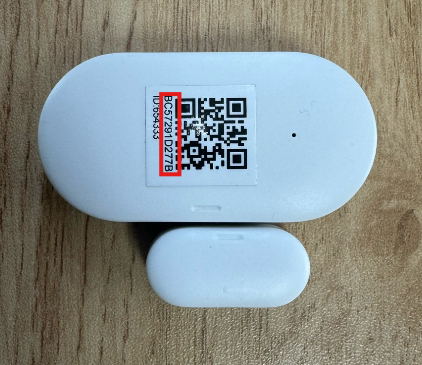

    • Ingrese el serie/MAC del ZenDoor.

    • Asígnelo al cliente/cuenta correcta y vincúlelo al activo relevante (vehículo o ubicación de la puerta).

  4. Pruebe el reporte del estado de la puerta:

    • Cierre la puerta y confirme el estado "Cerrado" en ZenduOne.

    • Abra la puerta y confirme que se reporte el estado "Abierto".

    • Verifique que las lecturas de temperatura sean razonables y se estén actualizando en la plataforma.

7. Mejores Prácticas y Notas

  • Asegúrese de que el contacto de manipulación esté presionado firmemente al instalar.

  • Alinee el imán y la baliza con cuidado; una mala alineación puede causar lecturas falsas de "abierto".

  • Utilice únicamente la aplicación KBeacon Pro para la configuración y pruebas.

  • Evite instalar la baliza en superficies que se muevan excesivamente o que bloqueen las señales BLE.

  • Documente el serie del dispositivo y la ubicación de instalación para soporte o mantenimiento.
