Instalación de Botón de Pánico Externo
Este artículo proporciona instrucciones para instalar un botón de pánico externo con el sistema Power box Max. El botón de pánico permite a los usuarios activar una alerta en situaciones de emergencia. Un cableado correcto es esencial para garantizar un funcionamiento adecuado sin interferir con el sistema de ignición del vehículo.
Instrucciones de Instalación
Identificar los puntos de conexión
Localiza el arnés de Sensor & Serial del Pbox Max.
Identifica el cable amarillo “SIN1” dentro de este arnés.
Conectar el botón de pánico

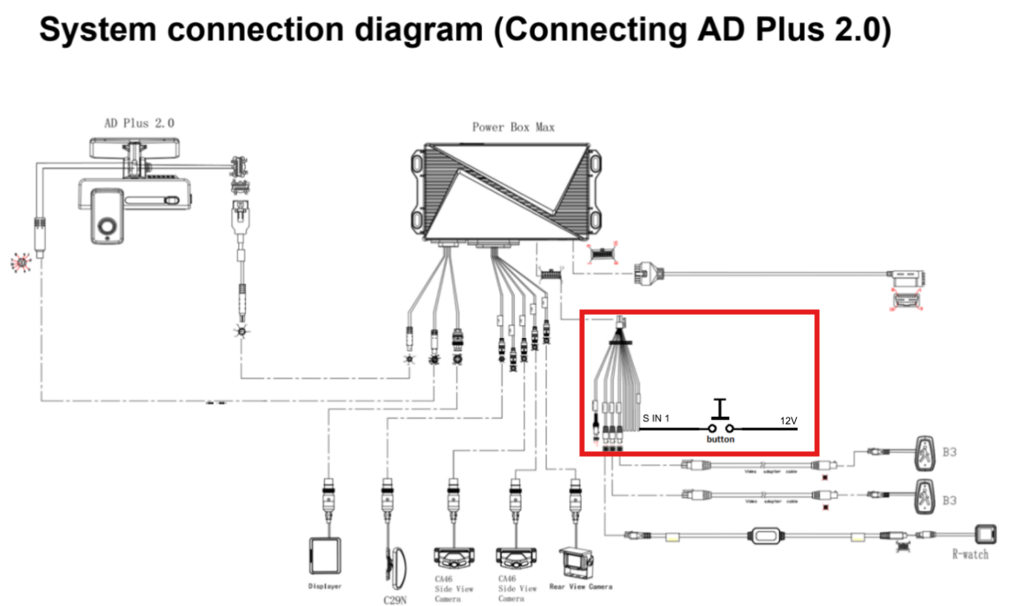

El botón de pánico externo debe conectarse entre el cable amarillo “SIN1” y una fuente de 12 V.
Opciones de fuente de alimentación:
Puede conectarse al +12 V que alimenta al Pbox Max.
Importante: No lo conectes al switch o llave de encendido del vehículo.
Uso de cables de extensión (si es necesario)
Dependiendo de la ubicación de instalación, puede ser necesario utilizar cables de extensión para alcanzar el punto donde se montará el botón de pánico.
Verificar la instalación
Una vez realizada la conexión, prueba el botón de pánico para confirmar que al presionarlo se active la alerta correspondiente en el sistema Pbox Max.
Notas y buenas prácticas
Asegúrate de que todas las conexiones estén firmes y correctamente aisladas para evitar cortocircuitos.
No enrutes los cables cerca de partes móviles o zonas de alta temperatura para evitar daños.
Etiqueta la ubicación del botón de pánico para facilitar su identificación en situaciones de emergencia.
