Guía de Instalación de ZenTrack Power+

Escrito por Support Team

1. Propósito y Alcance

Esta guía explica cómo instalar físicamente el dispositivo ZenTrack Power+ en un activo (vehículo o remolque) y verificar que se encienda, se comunique y funcione correctamente.

Nota: La preconfiguración (firmware, archivo de configuración, APN, registro DMS) ya debe haber sido realizada por el personal técnico antes de la instalación.

2. Resumen del Dispositivo

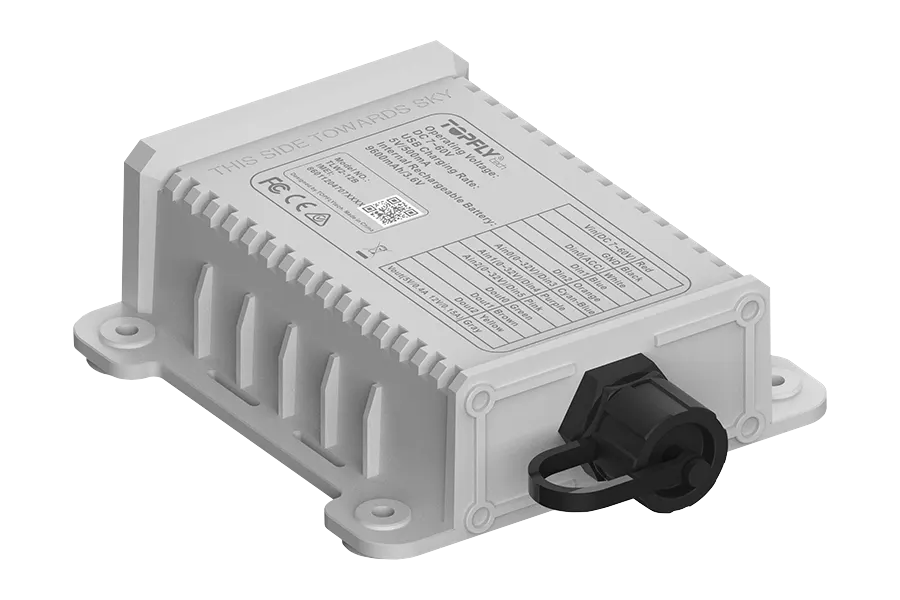

El ZenTrack Power+ es un rastreador GPS avanzado con cable y una batería interna de respaldo para el monitoreo de activos que no cuentan con energía externa constante. Es adecuado para aplicaciones automotrices, de remolques y flotas comerciales.

  • Modelo: ZenTrack Power+

  • Tipo: Rastreador de Activos GPS con Cable

  • Certificaciones: FCC, PTCRB, CE, RCM, AT&T, US Cellular

Capacidades Clave:

  • Rastreo GNSS (ubicación, velocidad, rumbo)

  • Comunicación celular a la plataforma backend

  • Soporte BLE (para sensores y balizas) cuando está habilitado en la configuración

  • Resistente al agua IP67 / Carcasa robusta ideal para entornos exteriores

  • Batería interna grande (~9600mAh) con respaldo para operación extendida

  • Entradas/salidas digitales para relés, sirenas y alarmas

  • Alertas de movimiento, desconexión e ignición

Importante: Aplicar los pasos de configuración del ZenTrack Power+ a otros modelos puede resultar en un mal funcionamiento o daños al hardware. Siempre confirme el modelo del dispositivo y la configuración antes de proceder.

3. Requisitos Previos de Instalación

Antes de ir al activo: Confirme que:

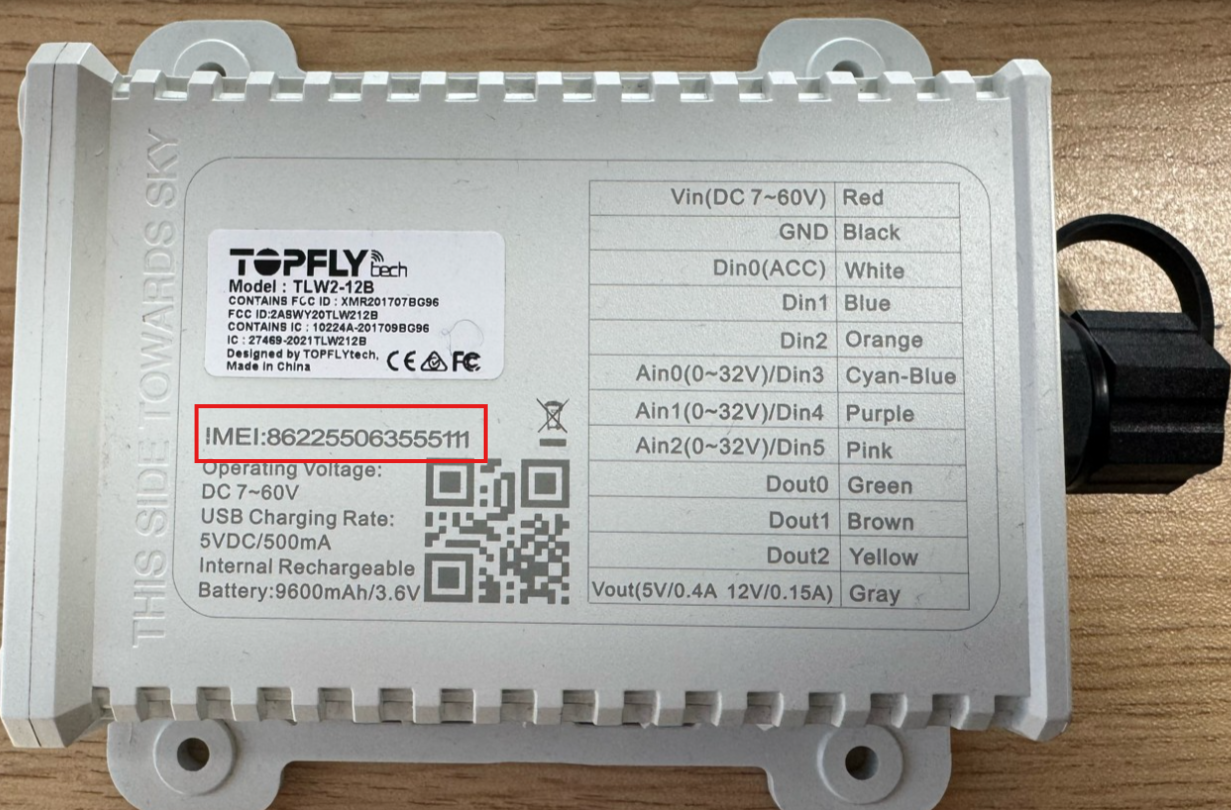

  • El IMEI y el modelo coincidan con el plan de despliegue.

  • El dispositivo ha sido preconfigurado (firmware, archivo de configuración, APN, etc.).

Tenga a mano:

  • Acceso a la fuente de energía del activo (batería o línea de energía principal).

  • Acceso a la plataforma backend (si va a validar el dispositivo en la plataforma).

4. Montaje y Conexión de Energía

4.1 Ubicación de la Instalación

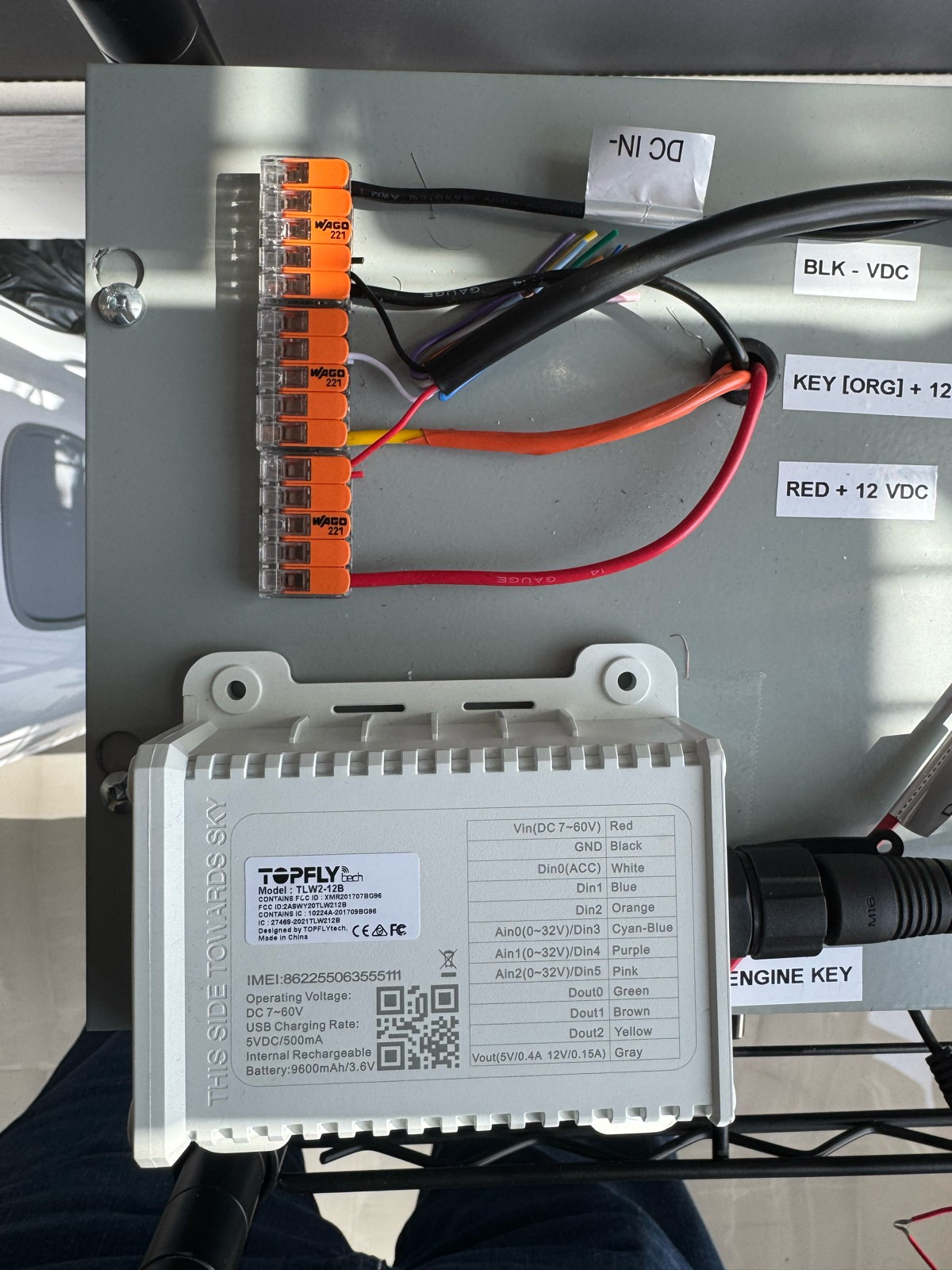

El ZenTrack Power+ se conecta mediante cableado permanente a la fuente de alimentación del activo o a una conexión protegida dentro del compartimento adecuado.

4.2 Preparación del Cableado

El dispositivo cuenta con el siguiente cableado:

  • Energía (7V–60V DC)

  • Tierra

  • Entradas digitales (configurables)

  • Salidas digitales (para relé, zumbador, sirena)

  • Salida de voltaje (DC 5V o 12V, según la configuración)

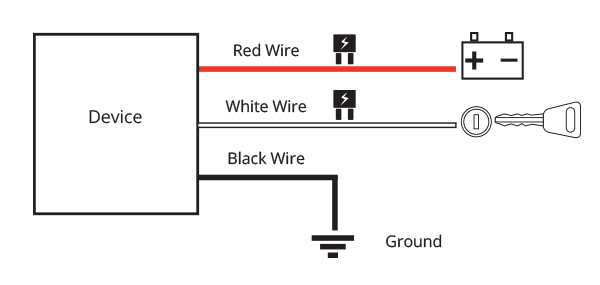

4.3 Conexión de Energía

  1. Conecte la energía externa (7V–60V DC) a los terminales de POWER (Energía) y GROUND (Tierra).

  2. El dispositivo se encenderá automáticamente una vez que haya voltaje presente.

  3. Debido a su batería interna, el dispositivo puede reportar incluso cuando la energía externa esté apagada.

4.4 Montaje del Dispositivo

  • El dispositivo debe montarse de forma segura dentro del activo, evitando áreas donde pueda ser golpeado o perturbado por piezas móviles.

  • Asegúrese de que los cables no estén bajo tensión y evite la interferencia con los pedales u otros componentes móviles.

  • Si la conexión de energía está expuesta o es vulnerable, use un cable de extensión y asegure el dispositivo en un área más segura.

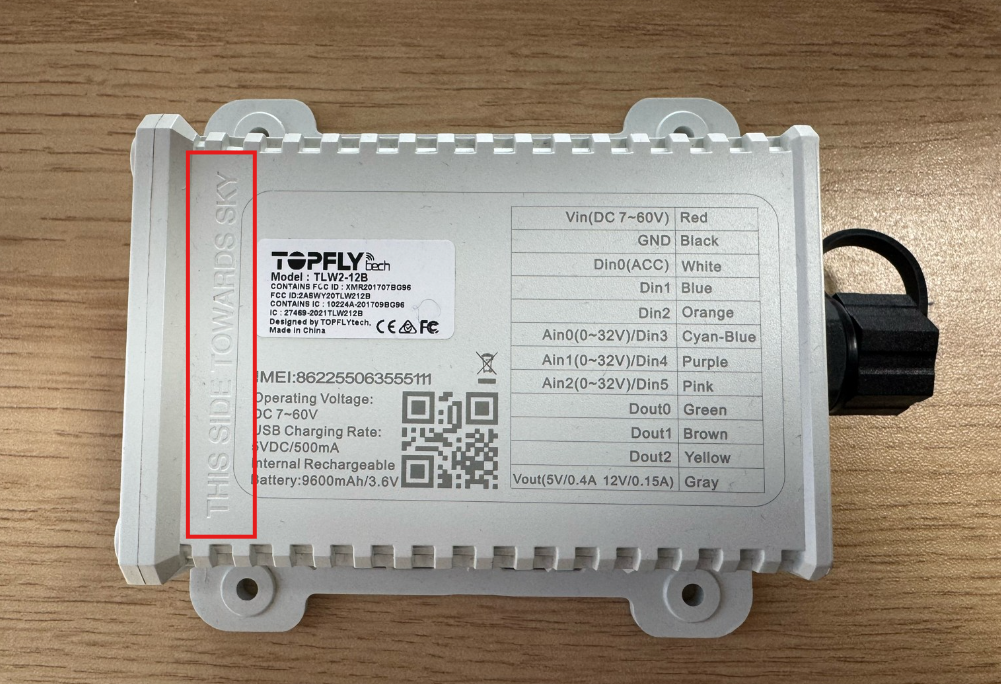

  • Asegúrese de que la antena GNSS esté orientada correctamente.

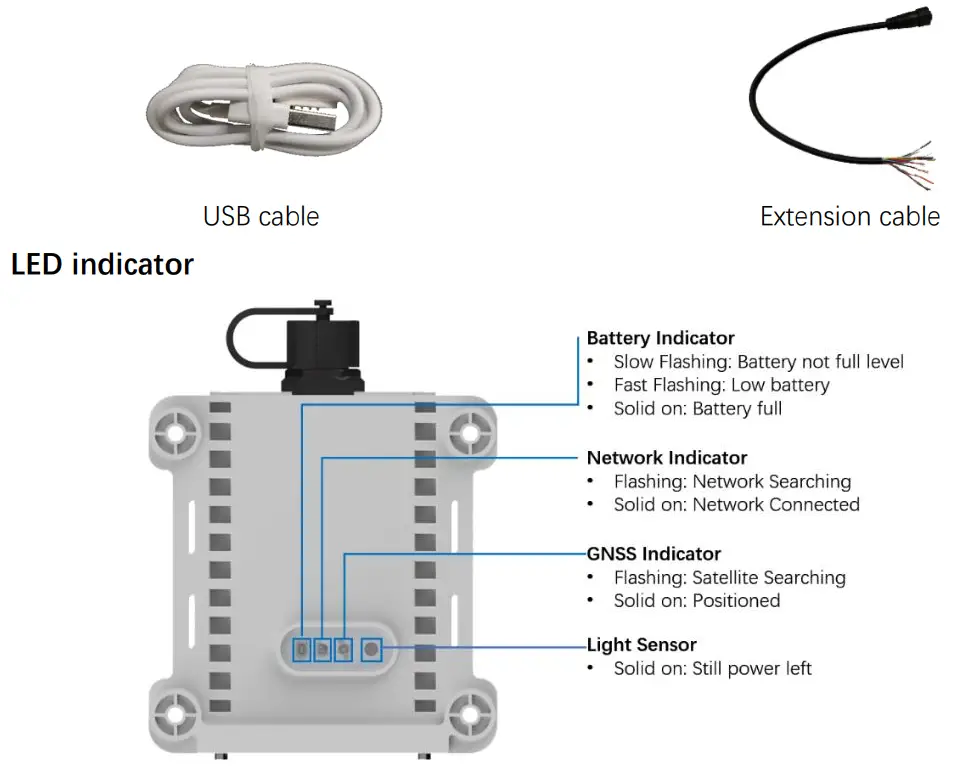

5. Indicador LED y Verificación de Energía

Una vez encendido, observe los indicadores LED:

  • LED de Red (celular)

  • LED de GNSS

  • LED de Batería: (Parpadeo lento, batería cargando) (Parpadeo rápido, batería baja) (Sólido, batería llena)

Estos confirmarán la energía, la adquisición de señal GNSS y la conexión a la red celular.

Si no hay indicación LED:

  • Verifique la fuente de alimentación usando un voltímetro.

  • Asegúrese de que la línea de alimentación no esté interrumpida.

6. Verificación de Conectividad Básica

Espere unos minutos con el dispositivo encendido para que pueda:

  1. Adquirir señal de GNSS.

  2. Conectarse a la red celular y comenzar a reportar.

En su plataforma backend (ej. ZenduOne):

  • Busque el dispositivo por IMEI.

  • Confirme: Ubicación/telemetría reciente.

  • Confirme: El estado de ignición o energía (si corresponde) cambia cuando el activo se enciende/apaga.

7. Finalizar Instalación

Asegure el dispositivo y todos los cables de extensión para garantizar:

  • Que no haya cables colgando sueltos.

  • Que nada interfiera con los pedales o la comodidad del conductor.

Documente: ID del activo, VIN, placa, IMEI del dispositivo, fecha de instalación y ubicación del montaje.
