Guía de Instalación de ZenTrack Power

Escrito por Support Team

1. Propósito y Alcance

Esta guía explica cómo instalar físicamente el dispositivo ZenTrack Power en un activo (vehículo o remolque) y verificar que se encienda, se comunique y funcione correctamente.

Nota: La preconfiguración (firmware, archivo de configuración, APN, registro DMS) ya debe haber sido realizada por el personal técnico antes de la instalación.

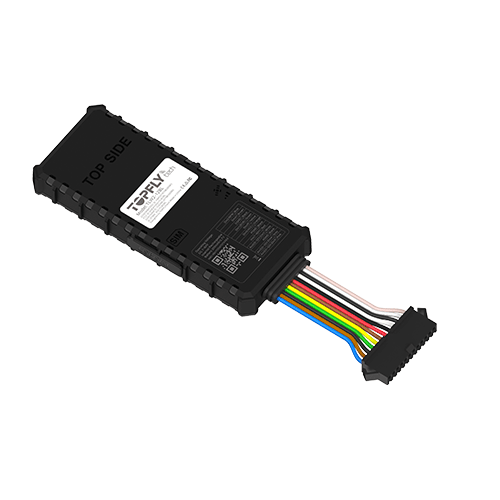

2. Resumen del Dispositivo

El ZenTrack Power es un rastreador GPS con cable diseñado para el monitoreo de vehículos, remolques y activos de flotas comerciales. Admite la instalación de energía externa y puede configurarse para la detección de ignición y otros comportamientos basados en I/O.

  • Modelo: ZenTrack Power

  • Tipo: Rastreador de Activos GPS con Cable

  • Certificaciones: B1/B2/B3/B4/B5/B/8/B12/B13/B18/B19/B20/B25/B28

3. Requisitos Previos de Instalación

Confirme que:

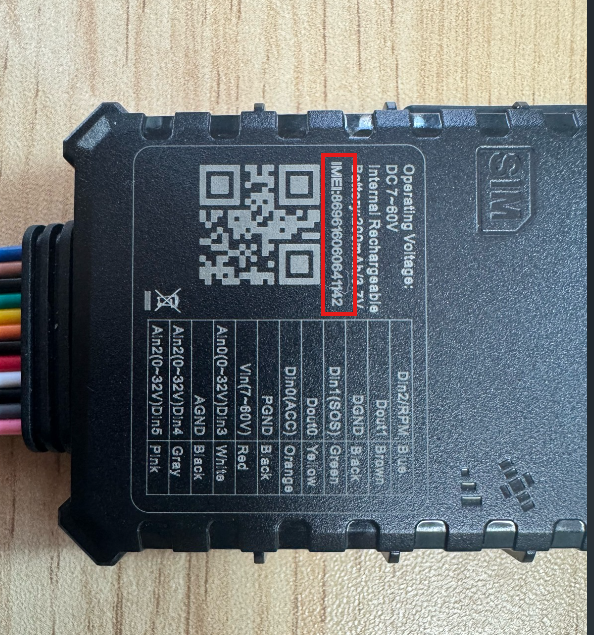

  • El IMEI y el modelo coincidan con el plan de despliegue.

  • El dispositivo ha sido preconfigurado.

  • Tiene herramientas básicas (bridas, cinta eléctrica, multímetro, etc.).

4. Montaje y Conexión de Energía

4.1 Ubicación de Instalación

  • Detrás del tablero (vehículos).

  • Compartimento eléctrico (remolques/equipo).

  • Paneles interiores protegidos lejos del calor y el agua.

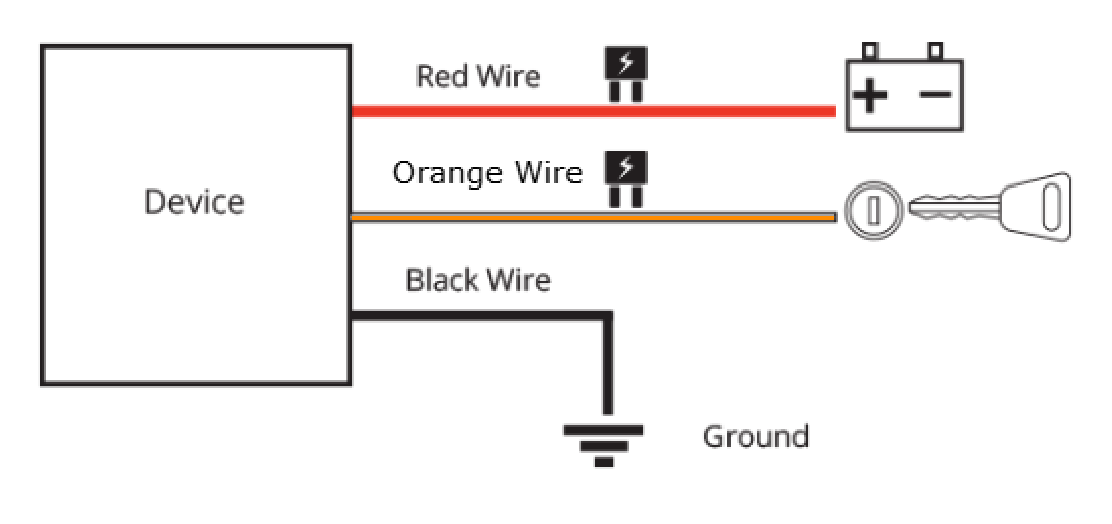

4.2 Preparación del Cableado

Para la instalación del ZenTrack Power, use los siguientes cables:

  • Energía (7V–60V DC): Rojo

  • Tierra: Negro (el cable negro junto al cable rojo de energía)

  • Ignición: Naranja

Nota: Utilice el cable negro adyacente al rojo como su tierra principal. No conecte otros cables a menos que su plan de instalación lo requiera.

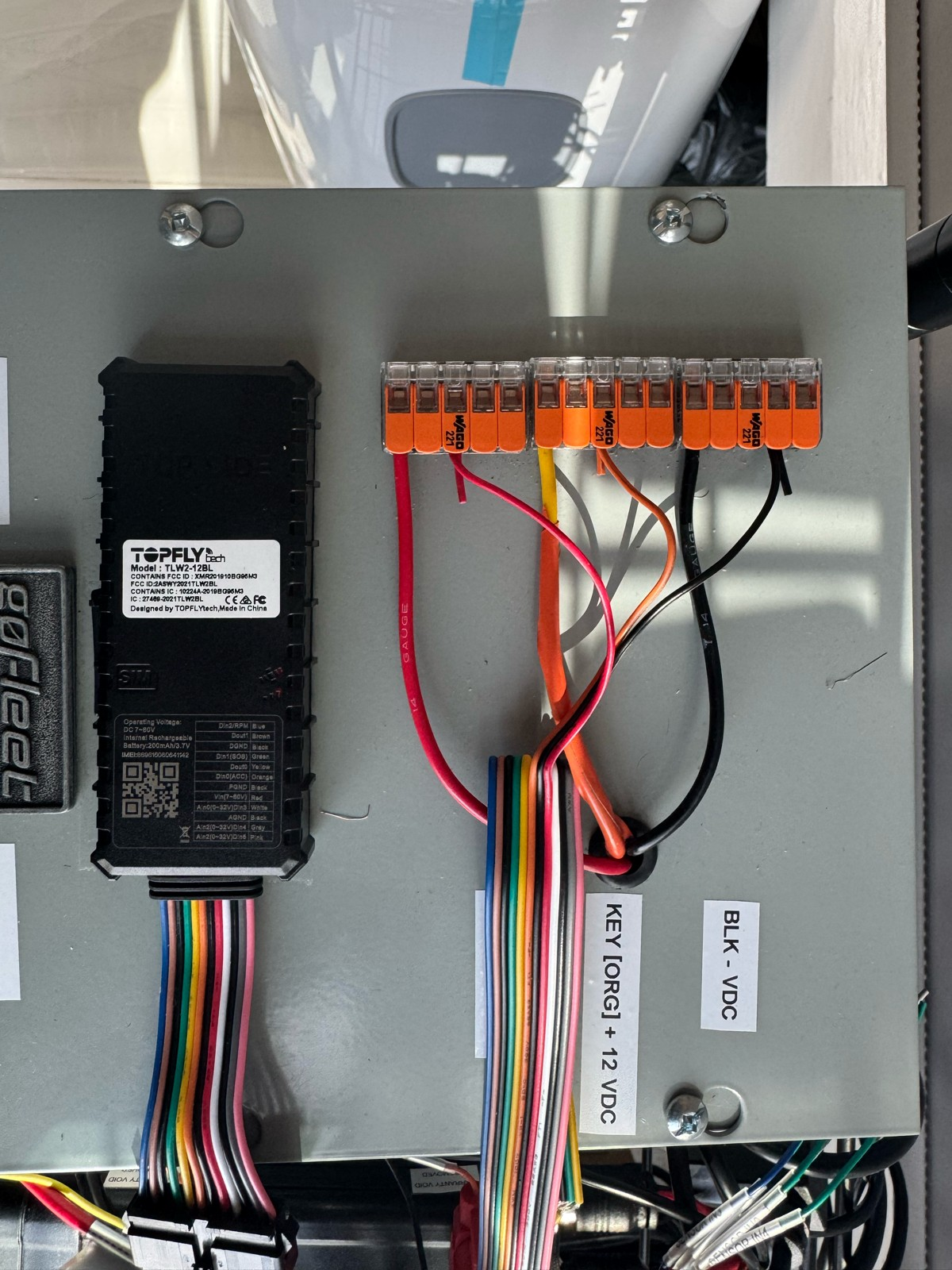

4.3 Conexión de Energía

  1. Conecte el Rojo (Energía) a una fuente de energía constante.

  2. Conecte el Negro (Tierra) a un punto de tierra sólido del chasis.

  3. El dispositivo se encenderá automáticamente al recibir voltaje.

  4. Conecte el Naranja (Ignición) a una fuente de ignición/ACC si es requerido.

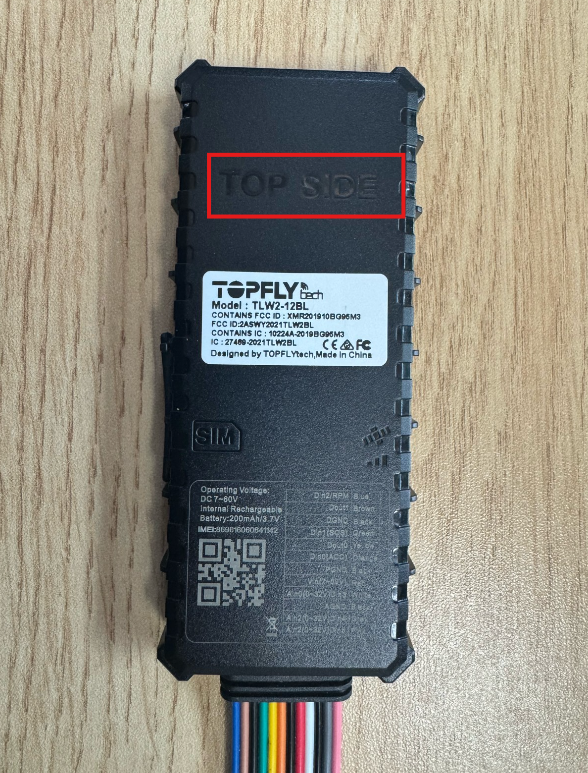

4.4 Montaje del Dispositivo

  • Monte el dispositivo de forma segura dentro del activo, evitando áreas donde pueda ser golpeado, aplastado o perturbado por piezas móviles.

  • Asegúrese de que los cables no estén bajo tensión.

  • Evite pasar el cableado cerca de los pedales, varillajes de dirección, bordes afilados y fuentes de alto calor.

  • Si la conexión de energía está expuesta o es vulnerable, utilice un cable de extensión y asegure el ZenTrack Power en un área más segura.

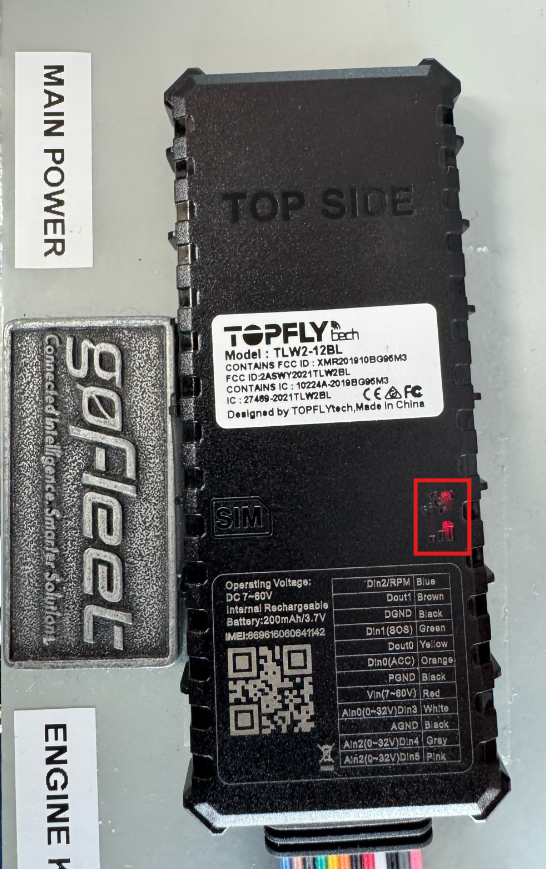

5. Indicadores LED y Verificación

Observe los LEDs:

  • LED de Red: Parpadeante (buscando) / Fijo (conectado).

  • LED GNSS: Parpadeante (buscando satélites) / Fijo (posicionado).

6. Verificación de Conectividad

En su plataforma (ej. ZenduOne):

  1. Busque el dispositivo por IMEI.

  2. Confirme: La ubicación reciente se está actualizando.

  3. Confirme: El estado de ignición cambia correctamente al encender/apagar el activo.

7. Finalizar Instalación

Asegure el dispositivo y todos los cables. Documente el ID del activo, VIN, placa, IMEI y fecha de instalación.
