ZenTRACK Moto - Guía de instalación

Suntech ST-4215

Escrito por Support Team

1. Objetivo y alcance

Esta guía explica cómo instalar físicamente y cablear el seguidor Suntech ST-4215 en un vehículo o activo motorizado:

  • Descripción general del hardware

  • Consideraciones de montaje

  • Requisitos de cableado (alimentación, tierra, encendido y señales)

  • Comprobaciones básicas tras la instalación

2. Descripción general del hardware

Tipo de dispositivo:

  • Suntech ST-4215: dispositivo telemático GPS con cable diseñado para su instalación permanente.

Funciones típicas (dependiendo del cableado y la configuración):

  • Seguimiento GNSS (ubicación, velocidad, rumbo)

  • Conectividad celular a la plataforma backend

  • Detección de encendido

  • Compatibilidad con entradas/salidas (por ejemplo, entradas digitales, control de relés) cuando está cableado y configurado

  • Alimentación desde la batería del vehículo (8 V/38 V CC)

Consulte siempre el diagrama de cableado incluido con el hardware para conocer la disposición exacta de los pines y los códigos de color.

3. Requisitos previos para la instalación

Antes de la instalación:

  • Confirme que el dispositivo es:

    • El modelo correcto (ST-4215)

  • Reúna:

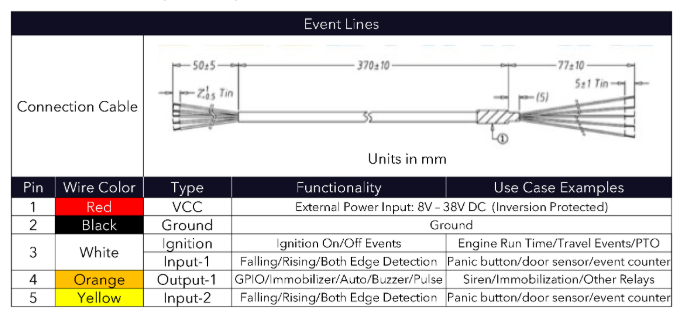

    • El diagrama de cableado de Suntech para el ST-4215 (imagen a continuación).

    • Herramientas básicas (pelacables, tenazas de crimpado, multímetro, bridas, cinta aislante).

    • Fusibles y conectores adecuados según las normas de su empresa.

4. Requisitos de cableado

Importante: Solo personal cualificado debe realizar el cableado de los sistemas eléctricos de los vehículos. Siga siempre los procedimientos de seguridad de su empresa.

El ST-4215 es un dispositivo cableado. El cableado principal suele incluir:

  1. Alimentación (V+)

    • Conecte el cable de alimentación del dispositivo a una fuente constante de 8/38 V.

    • La fuente debe ser:

      • Estable y protegida por un fusible adecuado.

      • De una línea fiable independiente del encendido (por ejemplo, batería o punto de distribución de alimentación con fusible).

  2. Tierra (GND)

    • Conecte firmemente el cable de tierra del dispositivo a la tierra del chasis o a un punto de tierra fiable.

    • Asegúrese de que el punto de contacto esté limpio (sin pintura ni óxido).

  3. Encendido (IGN)

    • Conecte el cable sensor de encendido a un circuito que sea:

      • 8/38 V cuando la llave está en posición ON

      • 0 V cuando la llave está en OFF

    • Esto permite que el dispositivo detecte correctamente los eventos de encendido/apagado.

    • Verifique con un multímetro antes de conectar.

  4. Compatibilidad con relé cableado (arranque/corte de encendido)

    Importante: La instalación del relé y el bloqueo remoto del motor solo deben ser realizados por un electricista o instalador automotriz calificado. Una instalación incorrecta puede causar daños al vehículo o condiciones de conducción inseguras.

    El Suntech ST-4215 se puede utilizar con un accesorio de relé cableado externo para cortar de forma remota el circuito de arranque o encendido del vehículo. En esta configuración, el ST-4215 controla el relé a través de una de sus salidas, lo que permite a los usuarios autorizados (a través de la plataforma ZenduOne)

    • Desactivar el arranque/encendido para que el vehículo no pueda ponerse en marcha.

    • Vuelva a habilitar el arranque/encendido una vez que se elimine la condición de bloqueo (por ejemplo, recuperación del vehículo robado, pago atrasado resuelto, etc.).

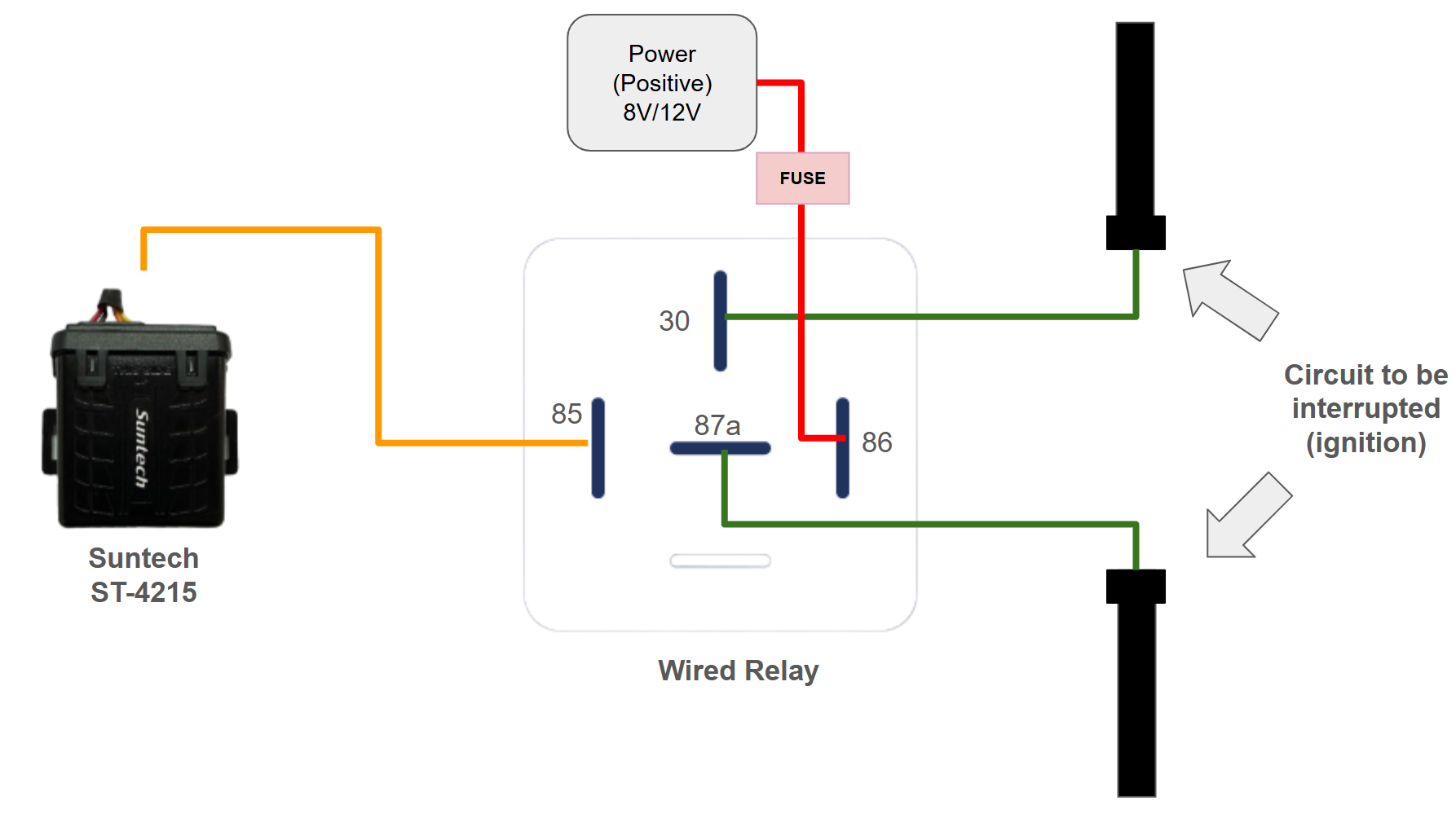

    • Instrucciones de cableado:

      • Cableado del control del relé (bobina)

        • Conecte el cable naranja/ámbar del ST-4215 al cable amarillo (pin 85) del relé.

        • Conecte el cable blanco (pin 86) del relé a una fuente de +12 V conmutada (positivo del vehículo). Asegúrese de que esta línea esté debidamente protegida con un fusible.

      • Cableado de derivación (corte) del motor de arranque

        • Identifique el cable del motor de arranque en el mazo de cables de encendido del vehículo.

        • Corte el cable del motor de arranque y conecte cada lado al relé:

          • Un lado del cable del motor de arranque → cable verde (pin 30) del relé.

          • El otro lado del cable del motor de arranque → cable verde (pin 87a), el terminal de salida normalmente cerrado (NC).

        • En condiciones normales (relé no activado), el contacto NC (30-87a) mantiene cerrado el circuito del motor de arranque y el vehículo puede arrancar con normalidad.

      Consideraciones de seguridad y funcionamiento

      • Utilice un relé de grado industrial certificado para automóviles adecuado para el voltaje y la corriente del vehículo (circuito de arranque).

      • El relé está diseñado para activarse solo cuando el vehículo está estacionado de forma segura (encendido apagado/velocidad baja según lo definido por la configuración de su plataforma).

      • Nunca utilice el bloqueo remoto en situaciones en las que podría:

        • Interrumpir el motor mientras el vehículo está en movimiento.

        • Suponga un riesgo para el conductor, los pasajeros u otros usuarios de la vía pública.

      • Informe claramente al cliente/operador de que el vehículo está equipado con una función de bloqueo remoto y defina políticas internas sobre cuándo y cómo se puede utilizar.

      • Después de la instalación, pruebe el relé en un entorno controlado:

        • Confirme que el vehículo arranca normalmente cuando el relé está inactivo (circuito NC en funcionamiento).

        • Confirme que el vehículo no arranca cuando el relé está activado (bloqueo activado).

      • Siga siempre los diagramas de cableado del fabricante, los manuales de servicio del vehículo y las normativas locales relativas a los sistemas de inmovilización remota.

  5. Gestión de cables

    • Aleje los cables de:

      • Partes móviles

      • Fuentes de calor (escape, bloques del motor)

      • Bordes afilados

    • Utilice bridas para fijar el cableado.

    • Asegúrese de que el cableado no interfiera con los pedales ni con el funcionamiento del conductor.

5. Montaje del dispositivo

  1. Elija una ubicación de montaje:

    • Oculto a la vista directa (por seguridad)

    • Lejos del calor intenso y la humedad

    • Con buena señal GPS (si utiliza antena interna):

      • Debajo del salpicadero

      • Detrás de paneles de plástico (evite las carcasas metálicas)

  2. Fije el dispositivo:

    • Utilice tornillos, soportes o cinta adhesiva industrial de doble cara, dependiendo del vehículo y de sus procedimientos habituales.

    • Asegúrese de que no pueda vibrar ni moverse excesivamente.

6. Comprobación posterior a la instalación (campo)

  1. Encienda el motor del vehículo.

  2. Compruebe que el dispositivo recibe alimentación:

    • Compruebe que los LED azul y rojo parpadean a intervalos regulares (consulte los documentos de cumplimiento/operaciones para conocer el comportamiento de los LED).

  3. Confirme la detección del encendido:

    • Apague y encienda el motor y compruebe en su plataforma (por ejemplo, ZenduOne) si los datos ya están fluyendo.

    • Si el dispositivo es de nueva instalación y aún no se ha aprovisionado en la plataforma, informe al departamento de operaciones/cumplimiento para su activación y validación.

7. Documentación y traspaso

Registre:

  • Identificación del vehículo (matrícula, número de bastidor, identificación interna de la flota)

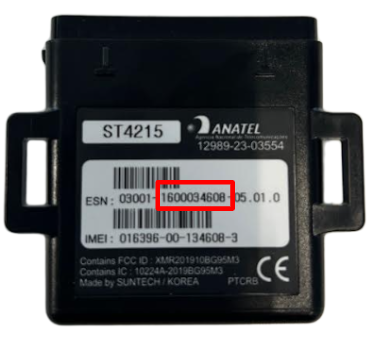

  • Número de serie (utilizado como identificación en la plataforma ZenduOne):

  • Fecha de instalación y nombre del instalador

  • Ubicación física de montaje en el vehículo

  • Cualquier cableado especial (entradas/salidas)

Informe al equipo de operaciones de que el ST-4215 está instalado, cableado y listo para su incorporación/validación en la plataforma.
